Le hérisson ventilé sous une dalle ancienne : ce qu'il change

Un hérisson ventilé sous une dalle ancienne coupe une chose, précisément : la continuité capillaire entre le sol et le dessous de la dalle, et il évacue une partie de la vapeur qui monte malgré tout. Il ne fait rien d'autre. Il n'assèche pas les murs, qui prennent leur eau par leur propre assise et non par le sol de la pièce. Il n'arrête pas une eau liquide qui arrive sous pression, d'une nappe haute ou d'un ruissellement mal conduit. C'est un ouvrage de plancher bas, pas un traitement de maçonnerie.

Ce qu'il impose dépasse largement la livraison des cailloux. Il faut décaisser, évacuer les gravats, régler et compacter un fond de forme, poser des drains, percer des sorties de part et d'autre du bâtiment, puis couler un ouvrage qui ne redevienne pas un pont d'humidité vers les murs. Et tout cela sans déchausser des fondations d'ancien, souvent très superficielles. C'est le terrassement, jamais le hérisson lui-même, qui décide si le chantier est raisonnable ou déraisonnable dans une maison donnée.

Ce que le hérisson ventilé coupe réellement

Le principe tient en deux mécanismes distincts, qu'on confond presque toujours. Le premier est passif et fonctionne même si personne ne l'entretient. Le second est actif, faible, et cesse dès qu'on le bouche.

La rupture de capillarité

L'eau monte dans un matériau parce que ses pores sont fins et continus. Plus le pore est étroit, plus l'eau y monte haut : c'est la tension superficielle qui la tire, et elle la tire d'autant plus que le canal est mince. Une terre limoneuse, un sable fin, un mortier de ciment, un béton ordinaire : tous ont ce réseau de pores fins, et tous transmettent l'eau vers le haut.

Un lit de cailloux calibrés, lavés, sans fines, n'a pas ce réseau. Entre les cailloux, il n'y a pas des pores mais des vides, trop larges pour que l'eau y forme un ménisque continu. L'eau s'y arrête. Elle peut mouiller la surface des cailloux, elle peut ruisseler vers le bas, elle ne remonte pas. C'est toute la fonction du hérisson : interposer entre la terre humide et la dalle une couche que la capillarité ne franchit pas.

Cela suppose une condition qu'on viole facilement : les vides doivent rester vides. Un caillou calibré mélangé à du sable, à de la terre tombée des parois de la fouille, ou noyé dans une laitance de béton coulée dessus, redevient un matériau à pores fins. Le hérisson ne se juge pas au volume de pierres livré mais à la propreté du vide qui subsiste entre elles.

Ce que la ventilation ajoute

La rupture de capillarité arrête l'eau liquide. Elle n'arrête pas la vapeur. Le sol sous la maison reste humide, il évapore en permanence, et cette vapeur diffuse à travers les vides du hérisson jusqu'au sous-face de la dalle. Sur une dalle froide, elle condense. Elle chemine ensuite dans le béton, ressort en surface, ou part latéralement rejoindre le pied des murs.

Ventiler le hérisson, c'est balayer cette lame d'air. Des drains perforés noyés dans le lit de cailloux, reliés à l'air extérieur à leurs deux extrémités, laissent l'air neuf entrer par une façade et l'air chargé sortir par une autre. La vapeur est emportée avant d'atteindre le dessous de la dalle. Le moteur est faible — la différence de pression du vent entre deux façades, un peu de tirage thermique — mais il travaille en continu, et c'est ce qui distingue le hérisson ventilé du simple lit de pierres.

Un hérisson non ventilé coupe la remontée d'eau liquide. Un hérisson ventilé y ajoute l'évacuation de la vapeur. La différence ne se voit pas sur la coupe du devis : elle se voit aux sorties en façade.

Trois ouvrages qu'on appelle du même nom

Sous le mot hérisson, on trouve trois choses de portée très différente, et le vocabulaire des devis ne les distingue pas toujours.

Le hérisson sec est un lit de cailloux, rien de plus. Il rompt la capillarité, il sert d'assise à la dalle, il ne gère pas la vapeur. Sous un sol perspirant en terre cuite ou en chaux, dans une maison sèche par ailleurs, il suffit souvent.

Le hérisson ventilé ajoute le réseau de drains et les sorties en façade. Il traite la vapeur du sol. Son débit d'air reste modeste : une lame d'air de quelques centimètres, découpée par des cailloux, dans laquelle l'air circule lentement. On n'y met pas les mêmes espérances que dans un volume d'air libre.

Le vide sanitaire est autre chose : un volume d'air continu, franchement ventilé, sous un plancher porteur. Son renouvellement est sans commune mesure, et il reste visitable, donc contrôlable. Quand il existe déjà, on ne le remplace pas par un hérisson ; on remet ses ouvertures en état, ce qui se joue toujours sur les mêmes points que détaille .

Ces trois ouvrages n'ont pas le même prix, pas le même terrassement, pas les mêmes performances. Faire écrire lequel est prévu, avec ses sorties, évite la déception la plus courante : un lit de cailloux vendu comme un hérisson ventilé, sans un seul drain.

Ce que le terrassement impose

C'est ici que la plupart des projets se cassent, et rarement pour des raisons de matériau.

Un hérisson ventilé demande une épaisseur qui n'est pas négociable à la baisse : les drains doivent être entièrement noyés dans les cailloux, avec de la matière au-dessous et au-dessus, sans quoi ils se déforment ou se bouchent. L'épaisseur du hérisson se déduit donc du diamètre des drains retenus, pas d'une valeur passe-partout. À cela s'ajoute la dalle et son revêtement. Le décaissement total, mesuré depuis le niveau fini voulu, est presque toujours plus profond que ce que le propriétaire imaginait.

Or dans une maison ancienne, ce qui porte les murs est souvent une simple assise élargie de moellons, posée peu profondément, sans semelle armée. Descendre le fond de fouille sous le niveau de cette assise, à son contact, revient à lui retirer son appui latéral et le confinement de la terre qui la maintient. On ne le fait pas. Concrètement, on garde une banquette de terre le long des murs, on descend au centre, et on ne s'approche du pied de mur qu'en pente douce — ou bien on renonce, ou bien on reprend l'assise en sous-œuvre, ce qui est une opération de structure, avec étude, phasage par plots et un tout autre budget.

Le deuxième obstacle est la sortie des matériaux. Une dalle ancienne cassée, la terre décaissée sous elle, cela fait un volume de gravats qui sort par la porte de la maison. Si un engin peut entrer, le chantier dure quelques jours ; s'il faut tout brouetter à travers un couloir, la main-d'œuvre devient le poste principal. La question à poser avant toute autre n'est pas le prix du m³ de cailloux, c'est : par où sort la terre, et par où entrent les pierres.

Le troisième obstacle est la hauteur sous plafond. Dans un rez-de-chaussée bas, sous des poutres, remonter le niveau fini de l'épaisseur d'un hérisson ventilé peut rendre la pièce inhabitable. Descendre davantage pour compenser ramène au problème des fondations. Cette arithmétique, faite honnêtement, écarte à elle seule une partie des maisons.

Les pièces de l'ouvrage, une par une

Le fond de forme et le géotextile

Le fond de fouille est réglé, débarrassé des poches molles, compacté. Il n'a pas besoin d'être plat comme une dalle, il a besoin d'être régulier et ferme, parce que le hérisson va y transmettre les charges.

Entre la terre et les cailloux, un géotextile perméable joue un rôle simple : empêcher les fines du sol de migrer dans les vides du hérisson au fil des années. Sans lui, la terre remonte lentement entre les pierres, comble les vides, et la rupture de capillarité se dégrade sans que rien ne le montre. Ce géotextile doit rester perméable : ce n'est pas un film étanche, et un film plastique posé là bloquerait la circulation d'air sur laquelle repose tout le principe.

Les cailloux

Ils doivent être calibrés, lavés, et sans fines. La coupure granulaire se lit sur le bon de livraison sous la forme de deux nombres, le plus petit et le plus gros tamis : ce sont les classes ouvertes, qui laissent du vide, qu'il faut. Une classe qui commence à zéro contient du sable : elle se compacte magnifiquement et détruit exactement ce qu'on est venu chercher.

La nature de la pierre importe moins que sa tenue : elle doit résister au gel-dégel et ne pas se déliter en poussière sous le compactage. Le compactage, justement, se fait par serrage mécanique des cailloux entre eux, jamais en ajoutant du sable pour combler. Un hérisson bien serré est stable parce que les pierres s'accrochent, pas parce qu'on a bouché ses trous.

Le coût de ce poste est dominé par le transport, donc par la distance à la carrière : c'est un des rares paramètres que le propriétaire ne peut pas négocier et que le devis doit expliciter.

Les drains et les sorties

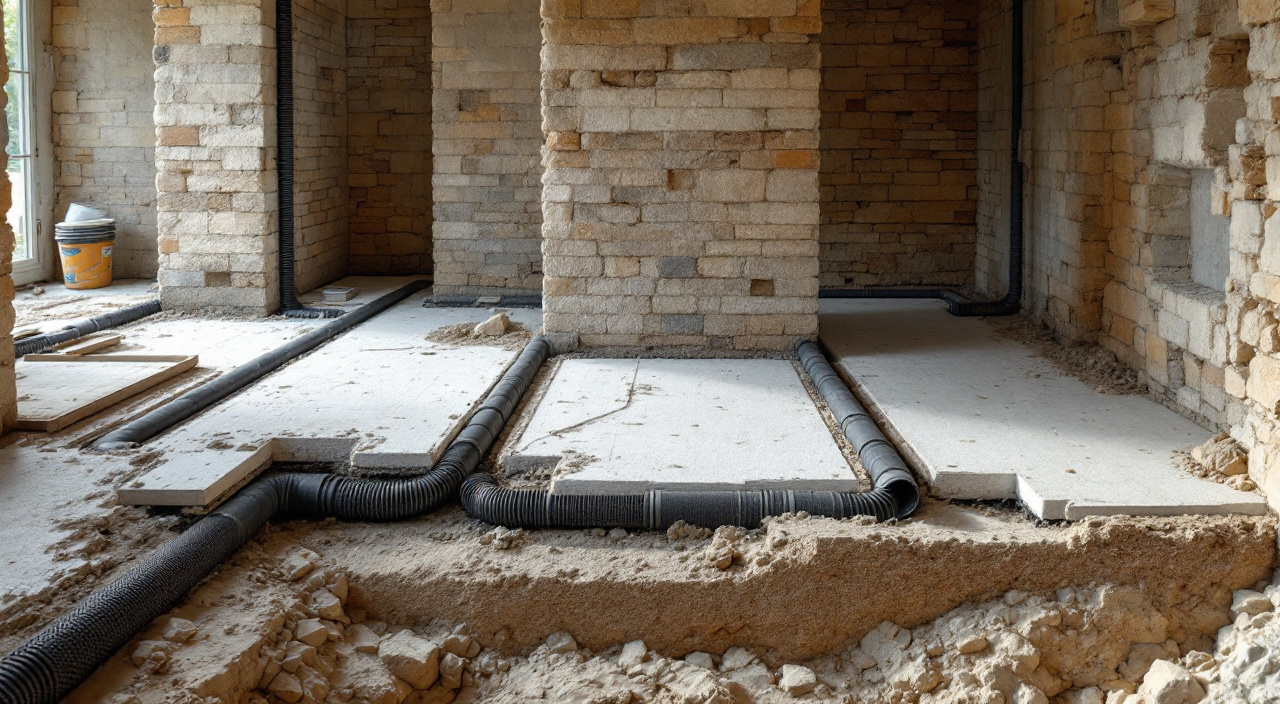

Les drains sont des tubes perforés posés dans le lit de cailloux, en général en lignes parallèles, à un espacement tel qu'aucune zone du plancher n'en soit trop éloignée. Attention au malentendu : ce ne sont pas des drains d'évacuation d'eau, ce sont des conduits d'aération. Ils ne collectent rien, ils font circuler de l'air.

Chaque ligne doit déboucher à l'air libre à ses deux extrémités, sur des façades différentes autant que possible, pour que le vent crée une entrée et une sortie. Une sortie unique ne ventile pas : elle respire.

Les sorties en façade concentrent les défauts. Elles doivent déboucher au-dessus du niveau du sol extérieur, assez haut pour ne pas être noyées par une flaque ou obstruées par la terre d'un massif, protégées par une grille contre les rongeurs, et rester repérables. Une sortie enterrée par un remblai de jardinage, condamnée lors d'un ravalement ou recouverte par une terrasse, annule le hérisson entier sans qu'aucun signe intérieur ne l'annonce. Un plan des sorties, conservé avec les papiers de la maison, vaut mieux qu'une mémoire.

Ce qui sépare le hérisson de la dalle

Le dernier point technique est aussi le plus souvent bâclé. Si l'on coule du béton directement sur les cailloux, la laitance descend dans les vides et scelle la partie haute du hérisson. Il faut donc une séparation : géotextile, ou film, ou lit de matériau fin selon le parti retenu — mais une séparation, écrite au devis.

Le choix entre film étanche et séparation perméable n'est pas anodin. Un film continu protège la dalle de la vapeur résiduelle et convient à un sol fermé, carrelé, isolé. Une séparation perméable laisse le plancher échanger, ce qui est la logique d'un sol ancien en chaux ou en terre cuite. Les deux se défendent ; ce qui ne se défend pas, c'est de ne pas choisir et de laisser l'entreprise trancher sur le chantier.

Ce qui se pose au-dessus, et le piège du pourtour

Un hérisson ventilé impeccable peut être ruiné par la façon dont la dalle rejoint les murs. Une dalle coulée jointive, en contact direct avec la maçonnerie, crée un pont : l'eau que le mur contient passe dans la dalle, et l'eau de la dalle passe dans le mur. Il faut désolidariser le pourtour, sur toute l'épaisseur, avec un joint qui reste souple. Cela sert autant à l'humidité qu'aux mouvements différentiels entre un ouvrage neuf et une maçonnerie ancienne.

L'autre erreur classique est de croire qu'un sol étanche règle le problème du sol. Il le déplace. Une dalle fermée sur une surface donnée n'annule pas l'évaporation du terrain : elle la renvoie ailleurs, c'est-à-dire vers ce qui reste ouvert, en général le pied des murs. C'est le mécanisme décrit dans ce qui traverse une dalle de plancher bas sur terre-plein, et c'est très exactement ce qui se produit quand on coule une dalle neuve dans un bâtiment ancien sans rien prévoir dessous, comme dans le cas d'une longère où l'eau est partie au mur après la dalle.

Le hérisson ventilé est précisément la réponse à ce déplacement : il donne à l'évaporation du terrain une sortie qui n'est pas le mur.

Les cas où il ne se justifie pas

Un hérisson ventilé est un gros ouvrage. Il y a des situations où il ne rendra rien, et où l'argent est mieux placé ailleurs.

• L'humidité vient des murs, pas du sol. Si les traces sont sur les maçonneries et que le sol est sec, refaire le plancher ne changera pas la hauteur des remontées. Le mur prend son eau par son assise. Il faut mesurer avant de terrasser.
• De l'eau liquide entre. Nappe haute, ruissellement du terrain, cave qui prend l'eau après un orage : un hérisson noyé n'a plus ni vides ni ventilation, et devient une réserve d'eau sous la dalle. On règle d'abord l'arrivée d'eau, ce qui relève de la question posée dans le drainage périphérique, quand il se justifie et quand il ne changera rien.
• Aucune sortie possible au-dessus du sol extérieur. Maison en pente, niveau enterré côté amont, rez-de-chaussée en contrebas de la rue sur toutes ses faces : si les drains ne peuvent déboucher qu'en pleine terre, la ventilation n'existera pas. Le hérisson sec reste possible, le hérisson ventilé non.
• Les fondations ne supportent pas le décaissement. Assise superficielle, sol sensible au retrait, profondeur nécessaire trop grande : la reprise en sous-œuvre devient l'ouvrage principal, et le hérisson un prétexte coûteux.
• La hauteur sous plafond manque. Perdre plusieurs centimètres dans une pièce déjà basse se paie tous les jours ; un plancher bois sur lambourdes avec lame d'air ventilée peut rendre le même service pour moins d'épaisseur.
• Un vide sanitaire existe déjà. Le remplir de cailloux pour faire un hérisson serait une régression. On remet ses ventilations en service.
• Le sol actuel fonctionne. Un sol ancien en terre battue, en tomettes sur lit de sable, qui évapore diffusément dans une pièce ventilée, peut poser moins de problèmes que ce qui viendrait à sa place. Le remplacer se décide, ne se réflexe pas.

Le prix : comment il se construit

Aucun montant ne peut être annoncé de loin pour cet ouvrage, parce que le poste dominant n'est pas le matériau mais l'accès et le volume de terre. Deux maisons voisines, même surface, peuvent différer du simple au multiple selon qu'un engin entre ou non.

Ce qu'un devis doit détailler, poste par poste, avec des quantités :

• la dépose du sol existant et l'évacuation des gravats, en volume, en précisant si la mise en décharge est comprise ;
• le décaissement, en m³, et la profondeur retenue par rapport au niveau fini ;
• le géotextile : sa position exacte, sous le hérisson, au-dessus, ou les deux ;
• la fourniture des cailloux : classe granulaire, provenance, volume, et le transport séparé du prix de la pierre ;
• les drains : diamètre, longueur, nombre de lignes, espacement ;
• les sorties : leur nombre, les façades concernées, leur hauteur au-dessus du sol extérieur, la protection prévue ;
• la séparation entre hérisson et dalle, nommée ;
• la dalle ou la chape : nature, épaisseur, armature, et le traitement désolidarisé du pourtour ;
• le cas échéant, la reprise en sous-œuvre, qui doit faire l'objet d'une ligne à part et non d'un forfait noyé.

Pour obtenir un chiffre réel, la méthode est toujours la même : écrire soi-même le descriptif de ce qu'on veut, le donner identique à plusieurs entreprises, et comparer des devis chiffrés poste par poste sur les mêmes quantités. Un devis global d'une ligne ne se compare à rien. Les mentions qui font qu'un devis est lisible sont les mêmes que pour tout traitement d'humidité, et sont reprises dans les lignes d'un devis à faire préciser.

Contrôler un ouvrage qui devient invisible

Le hérisson a un défaut structurel : une fois la dalle coulée, plus personne ne le verra. Ni l'acheteur, ni l'artisan suivant, ni un expert. Tout ce qui n'aura pas été constaté pendant les travaux sera définitivement invérifiable.

D'où quelques gestes qui ne coûtent rien pendant le chantier : photographier le fond de forme réglé, le géotextile posé, les drains en place avec une règle ou un objet de dimension connue dans le cadre, le hérisson avant la séparation, puis la séparation. Conserver les bons de livraison des cailloux, qui portent la classe granulaire réellement livrée. Relever la position des sorties sur un croquis.

Après coup, le contrôle possible se limite aux extrémités : vérifier chaque saison que les sorties sont dégagées, non obstruées par la végétation, la terre ou un aménagement extérieur ; vérifier qu'aucune n'a été condamnée par un ravalement. Par temps venté, un filet de fumée ou un morceau de papier léger tenu devant une sortie montre s'il se passe quelque chose. C'est grossier, mais c'est le seul signe accessible.

À l'intérieur, ce qu'on suit n'est pas le hérisson mais son effet : l'évolution de l'humidité relative de la pièce dans le temps, l'apparition ou la disparition de condensation en pied de mur, l'état du revêtement de sol. Ces observations demandent des mois, pas des jours, comme tout séchage de maçonnerie.

Questions fréquentes

Un hérisson ventilé assèche-t-il les murs ?

Non, pas directement. Le mur prend son eau par son assise, dans la maçonnerie elle-même. Le hérisson traite le sol de la pièce. Il peut soulager le pied de mur indirectement, en donnant à l'évaporation du terrain une autre sortie que le pourtour de la dalle, mais il ne remplace aucun traitement de remontées dans le mur. Si les traces sont hautes sur la maçonnerie et le sol sec, le hérisson n'est pas la réponse.

Faut-il un film plastique sur le hérisson ?

C'est un choix, pas une évidence. Un film continu au-dessus du hérisson protège une dalle fermée de la vapeur résiduelle. Une séparation perméable laisse le plancher échanger, dans la logique d'un sol ancien. En revanche, aucun film ne se pose sous le hérisson ni entre le sol et les cailloux : il y bloquerait l'air dont dépend toute la ventilation. Ce qui doit toujours exister, c'est une séparation quelconque empêchant la laitance de béton de couler dans les vides.

Peut-on faire un hérisson ventilé sans casser le sol existant ?

Non. Le hérisson est sous la dalle : il n'y a pas de version qui se glisse par-dessus. Ce qui existe au-dessus d'un sol conservé, c'est un plancher sur lambourdes avec une lame d'air ventilée, ouvrage différent, moins profond, aux performances plus modestes, mais qui n'exige aucun terrassement. Quand la hauteur sous plafond ou les fondations interdisent le décaissement, c'est souvent la seule voie restante.

Combien de temps avant de voir un effet ?

Le hérisson agit immédiatement sur la capillarité, dès qu'il est en place. Mais ce qui se mesure dans la pièce, c'est le séchage de maçonneries et de terrain chargés depuis longtemps : il se compte en saisons. Un jugement porté quelques semaines après la fin du chantier ne veut rien dire, d'autant que la dalle neuve libère elle-même son eau de gâchage pendant des mois.

Faut-il une autorisation d'urbanisme ?

Le décaissement d'un plancher bas est un travail intérieur. Les sorties en façade, elles, sont des percements visibles depuis l'extérieur, avec grille, et modifient donc l'aspect du bâtiment : selon la commune et selon la protection éventuelle du bâti, cela peut relever d'une déclaration. Cela se vérifie en mairie avant le chantier, en présentant la position et l'aspect des grilles prévues, et non après coup.
