Une extension accolée : la jonction avec l'ancien mur qui prend l'eau

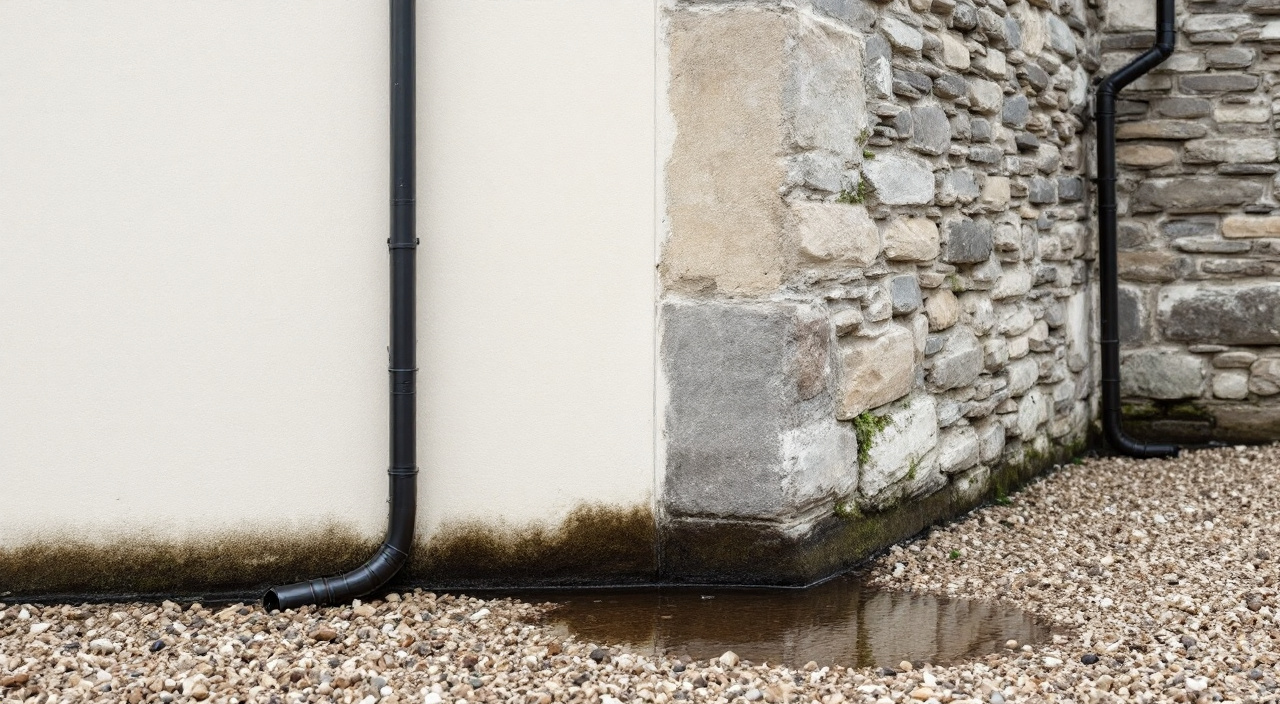

La tache est apparue le long de la jonction, à l'endroit exact où l'extension rejoint l'ancien mur. Elle est basse, elle suit la limite sur toute sa hauteur ou sur une partie, et elle n'était pas là à la fin du chantier. Dans la très grande majorité des cas, ce n'est pas l'ancien mur qui s'est mis à remonter tout seul : c'est l'ouvrage neuf qui a modifié les conditions à son pied. Une extension accolée coule du béton contre une maçonnerie qui n'était pas faite pour le recevoir, relève le niveau du sol contre elle, interrompt à la limite toutes les protections dont elle s'est équipée pour elle-même, et concentre l'eau de son propre toit au pied du mur ancien.

La jonction est donc un point singulier, au sens propre : c'est la seule ligne du bâtiment où deux systèmes constructifs différents, protégés différemment, se touchent. Chacun est correct de son côté. Le défaut n'est presque jamais dans l'extension ni dans l'ancien mur, il est dans le raccord, c'est-à-dire dans ce que personne n'a traité parce que cela n'appartenait clairement ni à l'un ni à l'autre lot. Et comme le mécanisme est lent, la trace ne se déclare pas au premier hiver : elle attend que la terre se tasse, que le mastic vieillisse, qu'un joint travaille, que le mur ancien se charge. C'est pour cela qu'on la découvre des années après des travaux qu'on avait cessé de surveiller.

La réponse en bref : la jonction est un point bas fabriqué

Trois choses se produisent en même temps quand on accole une construction neuve à un mur existant.

D'abord, le niveau. Une extension se pose sur une dalle, et cette dalle vient presque toujours plus haut que le sol extérieur d'origine : le hérisson, l'isolant sous dalle, le béton et la chape s'additionnent. À la limite, le pied de l'ancien mur se retrouve pris entre son ancien niveau extérieur d'un côté et un niveau relevé de l'autre. La partie du mur qui séchait à l'air se retrouve enterrée, ou en contact avec du béton humide.

Ensuite, la coupure. L'extension est protégée : film sous dalle, arase étanche, drain périphérique éventuel, enduit avec sa garde au sol. Toutes ces protections s'arrêtent à la limite de l'extension, parce que c'est là que s'arrête le marché. L'ancien mur, lui, n'a rien de tout cela, ou a une protection d'une autre nature. La ligne de raccord est le point où l'eau trouve la fin d'un système sans trouver le début de l'autre.

Enfin, la concentration. Le toit neuf a une surface, et cette surface se vide quelque part. Si la descente d'eau pluviale de l'extension arrive au pied du mur ancien, on a ajouté à cet endroit précis un volume d'eau qui n'y arrivait pas avant.

Le raccord de deux ouvrages n'est pas un détail de finition : c'est un ouvrage à part entière, qui a sa propre logique d'écoulement et sa propre protection.

Pourquoi le désordre attend des années

C'est la question qui trouble le plus les propriétaires : l'extension a été livrée sans réserve, elle a bien tenu, et la tache arrive au bout de plusieurs hivers. Cela ne prouve pas que les travaux sont hors de cause. Plusieurs horloges tournent en parallèle.

Le remblai se tasse. La terre remise en place le long de la jonction après le chantier est foisonnée, aérée, et elle se compacte lentement sous l'effet des pluies. Un sol qui était à peu près plan à la livraison devient une cuvette qui recueille l'eau contre le raccord. Le tassement est progressif : il faut plusieurs cycles humides pour que la pente s'inverse.

Le mastic vieillit. Le joint de finition posé en surface entre l'extension et l'ancien mur est un produit souple qui subit les mouvements différentiels des deux ouvrages, l'ultraviolet et le gel. Il se décolle d'une lèvre, se fissure, se creuse. Tant qu'il est neuf il paraît étanche ; il ne l'est plus longtemps, et le défaut est fin, donc invisible depuis le sol.

Le mur ancien se charge. Une maçonnerie épaisse a une inertie hydrique considérable. Elle absorbe et restitue lentement. Si on lui retire une partie de sa surface d'évaporation, si on l'alimente un peu plus, elle ne réagit pas en un mois : elle monte doucement en teneur en eau jusqu'à ce que le front devienne visible en parement intérieur. Le délai entre la cause et la trace peut se compter en saisons, parfois davantage. C'est le même mécanisme lent que décrit l'article sur la dalle coulée dans une longère, où l'eau chassée du sol a mis des années à réapparaître dans les murs.

Enfin, la végétation revient. Une plate-bande plantée au ras de la jonction, un massif arrosé, une haie qui s'épaissit : chacun ajoute de la matière organique, retient de l'eau, et remonte encore le niveau contre le mur, comme le décrit l'article sur la terre montée contre le mur.

Ce qui se joue exactement à la ligne de raccord

Six mécanismes, rarement seuls. Le plus souvent, deux ou trois se cumulent, et c'est le cumul qui fait la tache.

La dalle de l'extension coulée contre le pied de l'ancien mur

C'est la configuration la plus fréquente et la plus difficile à reprendre. Le béton de l'extension est coulé au contact direct de la maçonnerie existante, souvent après avoir décaissé au pied de celle-ci, parfois même sur quelques centimètres du soubassement ancien. Trois conséquences.

Le béton frais est saturé d'eau et la cède à la maçonnerie pendant plusieurs semaines. Ce n'est pas le désordre durable, mais c'est le point de départ : le mur commence son histoire avec une charge.

Le contact est permanent et capillairement continu. Une dalle sur terre-plein reste en équilibre avec le sol qui la porte, même munie d'un film. Sa tranche, elle, est en contact franc avec l'ancien mur. L'eau du sol trouve un chemin latéral qui ne passe par aucune coupure. Ce que la dalle fait à l'eau du terrain est détaillé dans l'article sur les planchers bas sur terre-plein.

Le niveau change. Si la dalle et sa chape arrivent au-dessus du niveau extérieur d'origine, la partie basse du mur ancien qui s'aérait des deux côtés ne s'aère plus que d'un seul. Une maçonnerie ancienne fonctionne à l'équilibre entre ce qu'elle prend et ce qu'elle rend ; on vient de fermer une moitié de la sortie.

Le film et la rupture de capillarité qui s'arrêtent net

L'extension moderne est équipée. Sous sa dalle, un film polyéthylène. Sous ses murs, une arase ou une coupure de capillarité au-dessus des fondations. Ces dispositifs sont continus dans le périmètre de l'ouvrage neuf, et s'arrêtent exactement à la limite de l'ouvrage neuf.

Le résultat est une frontière hydraulique. Le film relève l'eau qu'il bloque : elle ne traverse pas la dalle, elle chemine latéralement et ressort là où le film se termine, c'est-à-dire au raccord. La coupure de capillarité fait de même à sa propre altitude. L'eau qui ne peut plus monter dans le mur neuf n'a pas disparu ; elle se déplace vers le seul chemin ouvert, et le seul chemin ouvert est la maçonnerie ancienne.

C'est un principe général et il vaut la peine d'être posé clairement : une protection étanche qui s'arrête ne supprime pas l'eau, elle la reporte à son extrémité. Le point de report devient le point faible. C'est vrai pour un film sous dalle, pour une membrane sur mur enterré, pour un cuvelage, et c'est vrai pour l'arase d'une extension.

Le joint de dilatation absent, ou mastiqué en surface

Deux ouvrages fondés différemment, d'âges et de matériaux différents, ne bougent pas ensemble. L'extension repose sur des fondations neuves qui tassent un peu au début ; l'ancien mur a fini de tasser depuis longtemps. Les dilatations thermiques diffèrent aussi : un mur enduit récent et un moellon ancien ne travaillent pas de la même façon.

Si aucun joint n'a été prévu, l'ouvrage neuf et l'ancien se contraignent mutuellement et la fissure apparaît d'elle-même, à la limite, verticale et rectiligne. Elle est fine mais traversante sur toute la hauteur, et elle capte l'eau de ruissellement de la façade, qui descend le long du raccord jusqu'au pied.

Si un joint a été prévu mais traité seulement par un cordon de mastic en surface, le résultat est différé, pas évité. Un mastic exposé sur une lèvre de béton et une lèvre de maçonnerie ancienne poreuse tient mal sur la seconde. Il se décolle côté ancien, laisse une fente capillaire, et l'eau qui y entre ne ressort pas : elle est protégée du soleil et du vent par le cordon lui-même, qui la retient à l'intérieur. Un mastic défaillant est parfois pire qu'un joint franc et ouvert, parce qu'il empêche le séchage sans empêcher l'entrée.

Le remblai et la terre végétale piégés entre deux ouvrages

Lorsqu'une extension crée un angle rentrant avec la maison, la surface de terrain comprise dans cet angle devient une zone de piégeage. Elle ne reçoit plus le vent, elle est souvent à l'ombre, elle est bordée sur deux côtés par des ouvrages qui font barrage. Tout ce qui y arrive y reste.

S'y ajoute ce qui a été remis en place après le chantier : les déblais du décaissement, souvent riches en fines, parfois mêlés de gravats, recouverts d'une couche de terre végétale pour faire propre. Cet empilement retient l'eau bien plus qu'un terrain naturel, et son niveau supérieur est presque toujours plus haut que le sol d'origine, parce qu'on a remis plus de volume qu'on n'en avait sorti.

Le mur ancien se retrouve donc en contact avec une terre gorgée d'eau, sur une hauteur supérieure à celle qu'il connaissait, dans un angle qui ne sèche pas. C'est un cas particulier du désordre décrit à propos de la terrasse collée au mur, avec la difficulté supplémentaire que la zone est peu accessible et rarement observée.

Les eaux de toiture de l'extension rejetées au pied de l'ancien

C'est le mécanisme le plus simple à comprendre et le plus fréquemment sous-estimé. Un toit d'extension, même modeste, collecte une surface de pluie. Cette surface se concentre dans une ou deux descentes. Quand l'extension est accolée, la géométrie pousse à placer la descente dans l'angle rentrant, c'est-à-dire précisément à la jonction.

Si la descente se termine par un simple rejet au sol, ou par un dauphin qui plonge dans un remblai sans exutoire, tout le volume du toit neuf s'infiltre à l'endroit exact où le mur ancien est le plus vulnérable. Un mur qui tenait très bien avec la pluie qui le mouillait directement ne tient pas avec la pluie de plusieurs dizaines de mètres carrés de couverture déversée à son pied.

Il faut aussi regarder la noue ou le solin de raccord entre le toit de l'extension et le mur de la maison. Une bavette mal engagée, un solin fissuré, un relevé insuffisant : l'eau entre dans l'épaisseur du mur ancien en partie haute et descend à l'intérieur de la maçonnerie. La trace apparaît alors bien plus bas que l'entrée, ce qui égare le diagnostic.

Le seuil de la porte de liaison devenu point bas

Entre la maison et l'extension, il y a une ouverture : une porte, une baie, souvent un ancien percement de fenêtre agrandi. Ce seuil est un point singulier dans le point singulier.

Il est fréquemment le point le plus bas du raccord, parce que l'on a cherché à supprimer le ressaut entre les deux sols finis pour le confort. En supprimant le ressaut, on supprime aussi la garde qui protégeait la traverse basse et le pied des jambages.

Deux situations à distinguer. Si la liaison a été fermée par une menuiserie extérieure conservée provisoirement puis pérennisée, le seuil est un seuil de menuiserie extérieure, conçu pour un rejet d'eau, mais posé maintenant dans un local intérieur : ses gorges et sa rupture ne servent plus, et l'eau qui y arrive stagne. Si le percement a été laissé nu, la maçonnerie du jambage est directement en contact avec la dalle et la chape neuves, sans coupure d'aucune sorte.

Dans les deux cas, l'eau qui circule dans la maçonnerie ancienne trouve au droit du seuil un chemin court et un débouché. C'est souvent le premier endroit où la plinthe noircit.

Lire le désordre : ce que la forme de la tache raconte

Une humidité de jonction a une signature. Elle se distingue d'une remontée capillaire générale, qui est plus régulière sur toute la longueur du mur, et d'une condensation, qui privilégie les angles froids et les zones peu ventilées.

• La tache suit la limite. Elle est verticale, ou elle forme un triangle dont la pointe s'éloigne du raccord. Si l'on trace au sol la position de la jonction et qu'on la reporte à l'intérieur, la trace est dessus. C'est le critère le plus fort.
• Elle est plus haute côté raccord. Une alimentation ponctuelle produit un front qui culmine au point d'entrée et redescend en s'éloignant. Une alimentation générale produit un front à peu près horizontal.
• La cloque est côté neuf. Si un doublage a été posé dans l'extension jusqu'au raccord, la plaque, l'enduit ou la peinture cloquent d'abord dans la bande la plus proche de l'ancien mur, alors que le reste de la paroi est sain. Ce contraste net sur quelques dizaines de centimètres est très caractéristique.
• La plinthe noircit d'un seul côté. Dans l'extension, la plinthe qui longe le mur ancien se pique et se décolle, tandis que les trois autres restent intactes. Le même mur vu de l'ancienne pièce peut n'avoir aucune trace, parce que le parement y est plus perméable et sèche.
• La trace revient au même endroit après réfection. Un mur repeint qui recloque toujours dans la même bande, à la même hauteur, désigne une alimentation permanente et localisée, pas un accident.
• Elle suit la pluie, pas les saisons de chauffe. Une tache qui s'étend dans les jours qui suivent un épisode pluvieux et se rétracte ensuite indique une entrée d'eau. Une tache qui vit avec le chauffage et l'occupation indique de la condensation. C'est le partage le plus utile à faire avant tout devis.

Un point d'attention : le salpêtre et les efflorescences ne sont pas un diagnostic à eux seuls. Ils disent qu'il y a eu de l'eau et des sels, pas d'où l'eau venait. Sur une jonction, ils apparaissent volontiers au droit du raccord et au seuil, là où l'évaporation est la plus forte.

Vérifier sans rien casser

Avant tout devis, il y a une série d'observations gratuites, faisables seul, et qui orientent le diagnostic bien mieux qu'un appareil promené sur le parement.

Reconstituer le niveau du sol avant travaux. C'est la vérification la plus utile. Les photographies d'avant chantier, l'acte de vente, une vue aérienne ancienne, ou simplement le reste de la maison suffisent souvent. Cherchez le niveau que le pied de mur avait ailleurs : une différence d'aspect de l'enduit, une ligne de salissure, l'arase d'un soubassement, le niveau des soupiraux ou des bouches d'aération. Si le sol contre l'extension est plus haut que cette ligne, la cause est probablement là.

Repérer toutes les descentes. Faites le tour, comptez les descentes d'eau pluviale de la maison et de l'extension, et suivez chacune jusqu'à son exutoire. Une descente qui disparaît dans le sol sans qu'on sache où elle va est une inconnue majeure. Une descente qui plonge dans un dauphin sans exutoire identifié se comporte comme un arrosage permanent du pied de mur.

Ouvrir un regard. S'il existe un regard ou une boîte de branchement à proximité, soulever le tampon renseigne beaucoup : présence d'eau stagnante, niveau, odeur, arrivée effectivement raccordée ou tuyau qui pend dans le vide. Un regard sec par temps de pluie sur une descente censée y aboutir signifie que l'eau va ailleurs.

Observer après une grosse pluie. C'est le test de terrain le plus parlant. Sortez pendant ou juste après l'averse, avec une lampe. Regardez où l'eau court sur la façade, si elle rejoint la jonction, si une flaque se forme dans l'angle rentrant, si elle met des heures à disparaître, si le raccord goutte. Un sol qui garde une flaque dans l'angle plusieurs heures après la pluie a une pente inversée, quelle que soit l'apparence par temps sec.

Passer la main et le regard sur le joint. Sur toute la hauteur, cherchez la fissure verticale au raccord, un mastic décollé d'une lèvre, une bande de mousse ou de lichen qui trahit une humidité permanente, un enduit qui sonne creux au ras du sol.

Dater et photographier. Marquez discrètement au crayon la limite haute de la tache et la date. Trois relevés sur une année valent tous les avis : ils disent si le front monte, s'il suit la pluie, ou s'il est stable.

Ce que ces vérifications ne font pas : elles ne mesurent pas la teneur en eau du mur, et elles ne remplacent pas l'ouverture d'un sondage quand il faudra décider d'un terrassement. Elles servent à orienter, et surtout à éviter de payer un traitement intérieur alors que la cause est dehors.

Ce qui se corrige dehors, avant de toucher à l'intérieur

L'ordre compte, et il n'est pas négociable : tant que l'alimentation dure, tout ce qui est fait à l'intérieur est provisoire. Un doublage refait sur un mur encore alimenté recloque, et le délai avant réapparition est simplement celui qu'a mis le premier parement à se dégrader.

Les corrections extérieures se prennent dans cet ordre, du moins invasif au plus lourd.

Détourner l'eau du toit. Vérifier que chaque descente de l'extension a un exutoire réel, éloigné du pied de mur, et que le raccordement n'est pas simplement enfoui dans le remblai. Cette seule reprise résout une part importante des cas, parce qu'elle supprime le volume concentré.

Rendre la pente. Décaisser la terre végétale et le remblai accumulés dans l'angle rentrant, rétablir un sol qui s'éloigne du mur, et éviter d'y replanter au ras du raccord. On cherche à retrouver le niveau que le pied de mur avait avant travaux, quand c'est possible, et à redonner au bas du mur une surface qui sèche.

Traiter le joint pour de bon. Un raccord entre deux ouvrages se traite avec un fond de joint et un profil qui rejette l'eau vers l'extérieur, pas avec un cordon posé sur des lèvres poussiéreuses. Sur une maçonnerie ancienne, le support doit être sain et la lèvre reconstituée si elle s'effrite. Une couvertine ou une bavette au droit du raccord, en partie haute, empêche l'eau de façade d'y descendre.

Reprendre le solin et la noue. Le raccord de la couverture de l'extension contre le mur de la maison doit avoir un relevé suffisant et une bavette engagée dans le mur, pas un simple cordon en surface. C'est un poste où l'économie faite au moment des travaux se paye longtemps après.

Rouvrir le pied de mur ancien. Là où c'est possible, dégager le soubassement, retirer un enduit ciment étanche qui piège l'eau, redonner une garde entre le sol fini et le bas du parement. Le principe et ses limites sont exposés dans l'article sur le pied de mur et les cinq points à vérifier.

Le lourd, et le moment de rentrer à l'intérieur

Terrassement le long de la jonction, drain avec exutoire gravitaire, reprise de la tranche de dalle, coupure entre les deux ouvrages : ces travaux existent, ils sont parfois la seule issue, et ils ne se décident qu'après les gestes simples. Deux conditions avant de les engager.

La première est l'exutoire. Un drain se justifie s'il existe un point bas vers lequel l'eau collectée peut réellement partir par gravité. Sans exutoire, un drain devient un réservoir posé contre le mur, et il aggrave la situation qu'il devait résoudre. La question « où va l'eau » se pose avant la question « comment on la ramasse ».

La seconde est le sondage. Avant de terrasser le long d'une jonction, on veut savoir ce qu'il y a dessous : la profondeur d'assise de l'ancien mur, la présence d'un empattement, le niveau du fond de fouille de l'extension, les réseaux enterrés qui longent souvent le raccord. Décaisser au pied d'une maçonnerie ancienne fondée haut n'est pas anodin, et cela se prépare.

Vient enfin l'intérieur, et il vient en dernier. Après la reprise extérieure, il faut accepter un délai de séchage. Une maçonnerie épaisse qui s'est chargée pendant des années ne rend pas son eau en un mois. La trace intérieure peut même paraître s'aggraver au début, le temps que le front migre vers la surface qui sèche désormais le mieux. C'est un signe normal, pas un échec.

Pendant cette phase, on se limite à ce qui aide le séchage : dépose de ce qui piège l'eau au droit du raccord, doublage décollé retiré plutôt que recollé, ventilation de la pièce, chauffage régulier plutôt que par à-coups. On repousse tout ce qui ferme : peinture filmogène, papier peint vinyle, revêtement étanche au bas du mur. Le repère de suivi tracé au crayon avec sa date reprend ici tout son intérêt : c'est lui qui dira quand le front redescend, et donc quand refaire les finitions a un sens.

Questions fréquentes

L'extension a plus de dix ans, la tache est récente : le lien est-il perdu ?

Techniquement, non : le mécanisme reste le même, et un remblai qui se tasse ou un mastic qui lâche produisent leurs effets tard. Juridiquement, c'est autre chose. La garantie décennale court à compter de la réception des travaux et ne couvre pas indéfiniment. Au-delà, la question devient celle d'une éventuelle faute prouvée, ce qui suppose d'établir ce qui a été construit et comment. Dans tous les cas, l'analyse technique et l'analyse juridique se mènent séparément : commencez par comprendre l'eau, puis regardez ce que les dates permettent.

Faut-il ouvrir le joint entre l'extension et l'ancien mur ?

Ouvrir pour ouvrir, non. Mais un joint mastiqué qui a lâché d'un côté est un piège : il laisse entrer l'eau et l'empêche de sortir. Le retirer et le refaire correctement, avec un fond de joint et une géométrie qui rejette l'eau, vaut mieux que de recharger du mastic par-dessus l'ancien. Si la fissure est nette, verticale et rectiligne sur toute la hauteur, elle signale un mouvement différentiel, donc un joint qui manquait : elle se traite en joint, pas en rebouchage rigide, qui refissurera au même endroit.

Peut-on se contenter de refaire le doublage abîmé côté raccord ?

Non, tant que l'alimentation est active. Le doublage neuf se chargera comme le précédent, et le délai avant réapparition sera à peu près celui qu'a mis le premier à se dégrader. Refaire un parement intérieur a un sens une fois la cause supprimée et le mur redescendu, pas avant. Si le doublage doit être déposé pour observer, autant profiter de la dépose pour regarder l'état de l'ossature, de l'isolant et du bas de plaque au droit du raccord : cela renseigne sur l'ancienneté du phénomène.

Comment se construit le prix d'une reprise de jonction ?

Il n'y a pas de prix type, parce que les cas n'ont pas la même profondeur. Ce qui structure un devis honnête : l'accès et la place disponible dans l'angle rentrant, le volume de terre à sortir et à évacuer, la longueur de raccord traitée, la reprise ou non de la couverture et du solin, la création d'un exutoire pour les eaux pluviales, la nature du sol rencontré, et la remise en état des abords. Demandez que chaque poste soit chiffré séparément, que l'évacuation des terres soit distinguée du terrassement, et que le devis dise où va l'eau collectée. Un devis qui ne répond pas à cette dernière question ne vend pas une solution.

Comment savoir si l'ancien mur avait déjà un problème avant l'extension ?

Regardez le reste de la maison. Si les autres façades présentent le même type de trace à la même hauteur, la cause est probablement générale et antérieure. Si seul le mur de jonction est atteint et que les autres sont sains, l'extension a créé la situation. Les documents de la vente, les photographies anciennes et l'état des parements intérieurs dans les pièces non touchées par les travaux complètent le tableau. Cette distinction change tout : elle décide si l'on traite une jonction ou si l'on traite une maison.
