Prises et tableau sur un mur humide : le risque électrique

Une prise encastrée dans un mur humide, un tableau posé dans un sous-sol qui sent la cave : ce sont deux situations différentes, et une seule règle commune. Tant que le mur est mouillé, l'installation qui y est noyée ne peut pas être considérée comme sûre, même si tout fonctionne, même si rien ne chauffe, même si personne n'a jamais reçu de secousse. L'humidité ne détruit pas le circuit d'un coup : elle abaisse lentement la résistance d'isolement, elle oxyde les contacts, et elle crée des chemins de courant là où il n'y en avait pas. Le premier signe, dans l'immense majorité des cas, n'est pas une étincelle : c'est un différentiel qui déclenche sans motif apparent, souvent la nuit, souvent après une pluie.

Ce qu'il faut faire en premier tient en trois gestes. Couper le circuit concerné au tableau — pas toute la maison, le circuit qui alimente les prises du mur en cause — et le laisser coupé. Ne rien rebrancher, ne rien reboucher, ne rien recouvrir sur ce mur : ni doublage, ni enduit, ni multiprise posée au sol contre la plinthe. Faire vérifier l'isolement par un électricien, avec un appareil qui mesure la résistance entre conducteurs et entre conducteur et terre, ce qu'aucun test visuel ne remplace. Le reste — déplacer une prise, remonter un tableau, refaire une saignée — vient après, et surtout après l'assèchement du mur. Refaire l'électricité dans un mur encore chargé, c'est refaire deux fois.

Ce que l'humidité fait exactement à un circuit encastré

Un conducteur domestique, c'est du cuivre dans une gaine isolante, tiré dans un conduit noyé dans la maçonnerie ou dans le doublage. L'isolant est fait pour résister à l'eau ; le système complet ne l'est pas. L'eau n'a pas besoin de traverser la gaine pour poser problème. Elle circule dans le conduit, elle s'accumule dans les boîtes d'encastrement, elle stagne au point bas, et elle attaque le circuit par ses extrémités : les entrées de boîte, les bornes, les connexions.

Dans un mur qui subit une remontée capillaire ou une infiltration, le conduit devient un drain. Il est plus lisse et plus vide que la maçonnerie autour ; l'eau y trouve le chemin le plus facile. Un conduit qui descend vers une boîte basse conduit l'eau à cette boîte. C'est pour cela que les désordres électriques d'un mur humide se concentrent en bas : les prises de plinthe, les sorties de câble d'un ancien convecteur, les boîtes de dérivation cachées derrière un meuble.

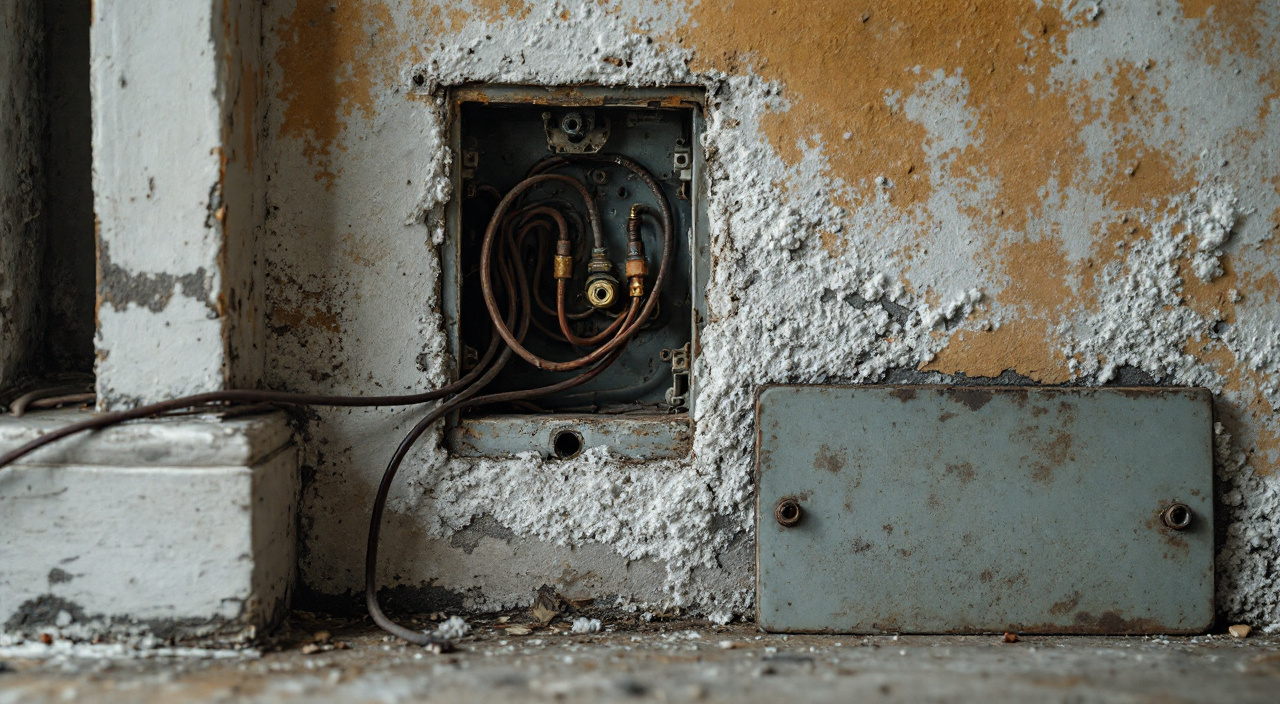

L'oxydation des bornes, et le point chaud qu'elle prépare

Le cuivre s'oxyde. En présence d'eau et d'oxygène, la surface se couvre d'une couche brune puis verdâtre, qui conduit beaucoup moins bien que le métal nu. Cette couche se forme précisément là où le contact doit être parfait : sur les quelques millimètres serrés dans une borne à vis ou pincés par un connecteur automatique.

Le mécanisme est mécanique autant que chimique. L'oxyde occupe plus de volume que le cuivre dont il est issu ; il fait travailler le serrage. La résistance de contact monte. Une résistance qui monte sur un point traversé par du courant produit de la chaleur, et la chaleur accélère l'oxydation. C'est une boucle qui s'entretient. Elle ne se voit pas de l'extérieur, elle s'entend rarement, et elle se termine soit par un circuit qui ne fonctionne plus, soit par un échauffement dans une boîte fermée.

Quand l'eau du mur transporte des sels — et elle en transporte presque toujours, c'est ce qui produit le salpêtre en surface — la corrosion est plus rapide. Un électrolyte, c'est de l'eau chargée en sels ; c'est exactement ce qui suinte d'une maçonnerie en remontée. Deux métaux différents en contact dans cette eau, une vis d'acier dans une borne laiton par exemple, forment un couple qui se ronge tout seul. On ouvre parfois une boîte d'encastrement et on trouve une borne dont la vis est prise dans un bloc de corrosion.

Les chemins de fuite : la maçonnerie devient conductrice

Un mur sec est un mauvais conducteur. Un mur mouillé et salé est un conducteur médiocre — ce qui est bien pire qu'un isolant. Le courant n'a pas besoin d'un court-circuit franc pour partir : il lui suffit d'un chemin de résistance élevée mais finie entre une phase et la terre. C'est ce qu'on appelle un courant de fuite.

Il part d'où il peut : d'une gaine blessée par une pointe de vis lors d'un ancien chantier, d'une borne desserrée dont le fil dépasse, d'un conducteur dont l'isolant a vieilli, d'une entrée de boîte mal fermée. En mur sec, ces défauts existent aussi et ne se manifestent jamais : rien ne referme le circuit. En mur mouillé, la maçonnerie referme le circuit, et la fuite commence.

Deux conséquences pratiques. D'abord, un défaut d'isolement dans un mur humide n'est pas forcément un défaut récent : c'est souvent un défaut ancien que l'eau vient de révéler. Ensuite, il suit l'état du mur : il grandit quand le mur se charge, il diminue quand il sèche. Un circuit qui déclenche en février et se tient en juillet n'est pas capricieux, il est mouillé.

Le différentiel qui déclenche sans motif apparent

L'interrupteur différentiel ne surveille pas la puissance consommée : il compare ce qui part par la phase et ce qui revient par le neutre. Si les deux ne s'équilibrent pas, c'est que du courant est parti ailleurs — par la terre, par un mur, par une personne. Au-delà d'un certain écart, il coupe. Sur les circuits de prises d'un logement, la protection des personnes s'appuie sur des différentiels dits de haute sensibilité, réglés à quelques dizaines de milliampères, précisément pour couper avant qu'un courant traversant un corps humain ne devienne dangereux.

C'est pour cela qu'un mur humide fait sauter le différentiel. Il ne crée pas de surintensité ; le disjoncteur du circuit, lui, ne bronche pas. Il crée une fuite permanente de faible intensité. Chaque appareil branché apporte en plus sa propre fuite naturelle, minuscule et normale. Les fuites s'additionnent sur le même différentiel. Le mur mouillé fait monter le total au-dessus du seuil, et l'organe coupe.

Un différentiel qui déclenche est un organe qui fonctionne. C'est le point que l'on rate le plus souvent. La tentation est de changer l'appareil, ou de le remplacer par un modèle moins sensible. Un différentiel qui coupe pour rien est rare ; un différentiel qui coupe parce qu'il y a une fuite est la règle. Le remplacer sans chercher revient à retirer la sonnette d'alarme et à laisser le feu.

Ce qui explique les déclenchements de nuit et d'après-pluie

Les déclenchements ne se répartissent pas au hasard dans la semaine. Trois régularités reviennent, et chacune se rattache à un mécanisme.

• Après une pluie longue. Le mur se charge, la résistance d'isolement baisse, la fuite dépasse le seuil. Le délai entre la pluie et le déclenchement n'est pas immédiat : l'eau met des heures à parcourir la maçonnerie.
• La nuit, ou tôt le matin. La température baisse, l'air intérieur condense sur les surfaces froides, et le mur bas est la surface la plus froide de la pièce. La condensation mouille les boîtes basses. C'est aussi le moment où le chauffe-eau se met en route : un appareil qui a lui aussi ses fuites propres, et qui suffit à faire basculer un total déjà tendu.
• En saison, sans lien avec la météo de la veille. Les sels du mur sont hygroscopiques : ils reprennent l'humidité de l'air selon la saison, et le mur suit ce cycle. Le sujet est développé dans l'article sur les sels hygroscopiques et les saisons du mur.

Isoler le circuit en cause sans outillage

On peut cerner le circuit fautif avant même l'intervention, avec un peu de méthode et un carnet.

Rebrancher un seul circuit à la fois, en laissant les autres coupés, et noter ce qui tient. Débrancher ensuite tous les appareils du circuit suspect avant de le remettre : si le différentiel tient à vide et déclenche dès qu'on rebranche, le défaut est dans un appareil, pas dans le mur. S'il déclenche circuit nu, appareils débranchés, c'est la ligne elle-même — et dans un mur humide, c'est le scénario le plus fréquent.

Ce repérage a une limite qu'il faut connaître. Il dit *quel* circuit, jamais *où*. La localisation demande une mesure d'isolement point par point, avec débranchement des conducteurs au tableau. Cela ne s'improvise pas : la mesure se fait sous une tension d'essai bien supérieure à celle du réseau, et sur une installation consignée.

Écarter ce qui n'est pas dû au mur

Avant d'imputer un déclenchement à l'humidité de la maçonnerie, il faut écarter les causes qui lui ressemblent. Elles produisent les mêmes symptômes, et certaines coûtent beaucoup moins cher à corriger.

• Un appareil défectueux. Un chauffe-eau dont la résistance est entartrée et fissurée, un lave-linge, un réfrigérateur : ce sont les fuites domestiques les plus classiques. Le test est simple et gratuit : tout débrancher sur le circuit, remettre, puis rebrancher un appareil à la fois.
• Une installation extérieure. Un câble enterré vers un abri de jardin, un éclairage de terrasse, une prise sous un auvent : ils vivent dehors et prennent l'eau bien avant les murs de la maison. Un déclenchement corrélé à la pluie ne désigne donc pas forcément un mur intérieur.
• Une fuite d'eau sous pression. Une canalisation percée dans une cloison ou sous une dalle mouille localement, vite, et de façon continue. Le désordre est ponctuel, il ne suit pas les saisons, et il se traite en réparant la fuite. C'est une origine qu'on cherche rarement au bon endroit.
• Un cumul normal. Beaucoup de circuits derrière un même différentiel, chacun avec sa fuite naturelle : le total s'approche du seuil sans qu'aucun défaut n'existe. La répartition des circuits est alors en cause, pas le mur.

La distinction se fait sur trois critères : la corrélation avec la météo et la saison, la localisation du circuit fautif, et la concordance avec l'état visible du mur. Si le circuit qui déclenche alimente précisément le mur qui porte des traces basses, du salpêtre et un enduit qui cloque, le doute est faible. S'il alimente l'étage, il faut chercher ailleurs. La méthode de lecture des désordres visibles est la même que pour l'humidité elle-même : on remonte de la trace vers la cause, jamais l'inverse.

Le tableau électrique dans un sous-sol humide

Le tableau posé au sous-sol ou dans un cellier est une configuration très courante dans les maisons anciennes, et une des plus mauvaises quand la pièce est humide. Le problème n'est pas seulement l'eau qui ruisselle sur un mur : c'est l'air. Un tableau est une enveloppe fermée, remplie de métal et de contacts, dans une pièce dont l'air est chargé.

La condensation à l'intérieur de l'enveloppe

Une cave respire par ses ouvertures. L'air extérieur doux entre, rencontre des parois froides, et dépose son eau. Ce mécanisme, celui qui explique qu'aérer une cave en été mouille les murs au lieu de les sécher, s'applique aussi au coffret : les bornes, les rails, les vis sont des surfaces métalliques, donc froides, donc les premières à condenser. L'eau se dépose sur les points de connexion, sèche, revient, et la corrosion s'installe. Elle se lit sur les têtes de vis, sur les peignes d'alimentation, sur les languettes.

Trois indices se relèvent sans rien démonter : des traces de rouille sur les vis apparentes, une odeur métallique ou de brûlé chaud en ouvrant la porte, une coloration brune du plastique autour d'une borne. Le troisième est le plus sérieux : il signale un échauffement, donc un contact dégradé qui travaille déjà.

Le tableau posé en applique contre un mur enterré cumule les deux causes : la condensation dans l'enveloppe et l'humidité du support derrière. Les vis de fixation traversent le mur mouillé ; l'eau chemine par les entrées de gaines, qui arrivent souvent par le bas.

Ce qui se déplace, et ce qui ne se déplace pas

Déplacer un tableau n'est pas une opération anodine : il faut reprendre l'arrivée, respecter les règles d'accessibilité et de hauteur, et souvent refaire des liaisons. Mais dans une pièce durablement humide, c'est souvent la seule réponse propre. Les alternatives partielles existent et valent d'être connues.

• Remonter le tableau en partie haute du mur, hors de la zone atteinte par l'eau capillaire et hors d'atteinte d'une remontée d'eau au sol. Cela ne règle pas l'air ambiant, mais cela retire le coffret du support mouillé.
• Décoller le coffret du mur par un montage sur cadre, pour qu'il ne soit plus en contact direct avec la maçonnerie et que l'air circule derrière.
• Assainir l'air de la pièce, ce qui est le vrai traitement de fond : ventilation, suppression de la source. C'est le sujet des caves qu'on assainit sans étouffer.
• Reprendre l'étanchéité des entrées de gaines, en particulier celles qui viennent du sol, par où l'eau et l'air chargé remontent dans l'enveloppe.

En revanche, il ne faut pas espérer régler la question en rendant le coffret étanche. Un tableau fermé hermétiquement dans une pièce humide enferme l'air chargé au lieu de l'exclure, et la condensation s'y produit quand même, sans plus aucune possibilité de séchage.

Prises, plinthes et sols : les points bas de la pièce

Les prises basses d'un mur humide posent un problème double : elles sont dans la zone la plus chargée du mur, et elles sont à hauteur d'eau si le sol prend l'eau un jour.

Une prise noyée dans un mur en remontée capillaire n'est pas seulement corrodée : elle est le point où l'occupant met la main. Une plaque de prise qui présente des traces vertes ou blanches à ses vis, un appareillage qui bouge dans son support, une odeur d'humidité à l'ouverture d'une boîte : autant de motifs de couper et de faire vérifier, pas de resserrer et de remettre la plaque.

Le cas du sous-sol aménagé mérite d'être isolé. Quand on transforme une pièce enterrée en pièce à vivre, on y ajoute des prises, un éclairage, parfois un chauffage électrique — c'est-à-dire qu'on multiplie les points de contact dans le volume le plus exposé de la maison, souvent en même temps qu'on pose un doublage qui masque le mur. Les désordres qui suivent sont ceux du sous-sol semi-enterré transformé en pièce à vivre : ils se voient d'abord au sol et aux plinthes, et l'électricité en fait partie.

Deux règles de bon sens s'ajoutent, valables partout. Une multiprise posée à même le sol d'une pièce qui peut prendre l'eau est un point de défaillance ; elle se fixe en hauteur ou elle disparaît. Et un appareil dont le boîtier chauffe anormalement, ou dont la fiche noircit, n'est pas seulement usé : dans une pièce humide, il faut aussi regarder ce qu'il y a derrière lui, dans la boîte.

Refaire l'électricité : attendre l'assèchement, et pourquoi

C'est la question qui vient toujours en dernier et qui décide de tout : refait-on maintenant ou après ? La réponse est nette pour tout ce qui est encastré dans le mur atteint. On attend. Un mur met des mois à sécher, et il sèche de l'extérieur vers le cœur ; refaire une saignée dans une maçonnerie encore chargée revient à sceller des conduits neufs dans de l'eau. La durée réelle et ce qui la commande sont détaillés dans l'article sur le temps qu'un mur met à sécher.

Attendre ne veut pas dire vivre sans électricité. L'installation provisoire a un sens ici : alimentation en apparent, moulures ou goulottes sur le mur sec, prises reportées sur une cloison intérieure ou sur un mur de refend non atteint, circuit du mur humide laissé consigné. C'est laid, c'est réversible, et c'est sûr. C'est aussi ce qui permet de traiter la cause sans se retrouver bloqué.

L'ordre de reprise est le même que pour le reste des finitions intérieures : traiter l'origine de l'eau, laisser sécher, mesurer, puis refaire. Poser un doublage sur un mur encore chargé revient à emprisonner l'eau, et à recommencer — c'est ce que décrit l'article sur le doublage et le plâtre posés sur un mur humide. Les circuits encastrés suivent exactement la même logique, avec un enjeu de sécurité en plus.

Quand le mur est sec et qu'on refait, quelques points se vérifient au moment où tout est encore ouvert, parce qu'ils ne se contrôleront plus après.

• L'état de la liaison équipotentielle et de la prise de terre : c'est elle qui rend le différentiel efficace, et elle est souvent le maillon oublié dans les installations anciennes.
• Le cheminement des conduits : un conduit qui descend vers une boîte basse ramènera l'eau à cette boîte si le mur remouille un jour.
• Les entrées de boîtes et leur fermeture, notamment celles qui traversent un doublage.
• La mesure d'isolement du circuit refait, avant remise en service, à consigner par écrit.

Le coût : comment il se construit, et comment obtenir un vrai chiffre

Il n'existe pas de prix type pour « remettre l'électricité d'un mur humide », parce que la dépense dépend d'abord de ce que l'on trouve, pas de la surface. Ce qui compte, c'est de savoir de quels postes le devis est fait, pour lire ce qu'on vous propose.

• Le diagnostic électrique : mesures d'isolement circuit par circuit, contrôle de la terre, contrôle du tableau. C'est un temps d'intervention, pas une fourniture.
• La reprise ponctuelle : remplacement d'appareillage, réfection de connexions, remplacement d'une portion de conducteur. Se chiffre au point, et dépend de l'accessibilité.
• La reprise de circuit complet : tirage neuf, saignées, rebouchage, remise en état des finitions. Le poste maçonnerie et peinture pèse souvent autant que l'électricité.
• Le déplacement ou le remplacement du tableau : reprise de l'arrivée, mise en conformité de la protection, parfois intervention du gestionnaire de réseau si le point de livraison bouge.
• Le provisoire : alimentation en apparent pendant la période de séchage, puis dépose. C'est une ligne qui doit apparaître, sinon elle réapparaît en supplément.

Pour obtenir un chiffre réel, il faut faire chiffrer un périmètre écrit : quels circuits, quels points, avec ou sans finitions, avec ou sans provisoire, et ce qui se passe si l'on découvre un défaut supplémentaire en ouvrant. La méthode de lecture d'un devis dans ce domaine est la même que pour l'humidité elle-même, et les lignes à faire préciser sont listées dans l'article sur les devis de traitement d'humidité. Deux devis ne sont comparables que s'ils décrivent le même périmètre ; sinon, on compare deux travaux différents.

Un point mérite d'être signalé au moment de la vente ou de la location : le diagnostic électrique obligatoire porte sur des points de sécurité de l'installation, pas sur l'humidité du bâti. Il peut très bien ne rien signaler dans une maison dont un mur est chargé, parce qu'il n'a pas vocation à mesurer l'état d'un mur. L'absence d'anomalie relevée ne dit rien de la cause.

Questions fréquentes

Le différentiel saute uniquement quand il pleut : est-ce grave ?

C'est le signe le plus caractéristique d'un défaut d'isolement révélé par l'eau. Ce n'est pas un caprice de l'appareil et ce n'est pas bénin : cela veut dire qu'il existe déjà un chemin de fuite dans l'installation, et que le mur le referme quand il est chargé. Le circuit concerné doit être identifié et laissé coupé jusqu'à mesure. Remplacer le différentiel, ou remonter un cran de sensibilité, supprime le symptôme et garde le danger.

Peut-on continuer à utiliser une prise sur un mur humide ?

Tant que l'isolement n'a pas été mesuré, non — pas sur le circuit concerné. Le fait qu'une prise fonctionne ne dit rien de son état : une borne corrodée alimente très bien un appareil jusqu'au jour où elle chauffe, et une fuite à la terre ne s'entend pas. La règle de conduite est de consigner le circuit et de reporter les usages sur un circuit sain, en attendant la vérification.

Faut-il changer les câbles, ou seulement les prises et les boîtes ?

Cela se décide par la mesure, pas par principe. Un conducteur dont l'isolant est intact et dont seules les extrémités sont oxydées peut être conservé si l'isolement mesuré est bon et si l'on reprend les connexions sur du cuivre propre. Un conducteur dont l'isolant a été blessé, ou dont l'isolement mesuré est faible sur toute la longueur, se remplace. Sur les installations anciennes, la question se pose aussi pour la terre, souvent absente sur les circuits de prises d'origine.

Un tableau en sous-sol doit-il obligatoirement être déplacé ?

Pas obligatoirement, mais l'humidité de la pièce doit être traitée. Un tableau dans un sous-sol sec et ventilé ne pose pas de problème particulier ; c'est l'air chargé et le support mouillé qui l'attaquent. Si l'on ne peut pas assainir la pièce, déplacer le coffret vers un local sec devient la réponse durable. Entre les deux, décoller le coffret du mur et reprendre les entrées de gaines limite les dégâts sans les supprimer.

Combien de temps faut-il attendre avant de refaire les circuits encastrés ?

Aussi longtemps que le mur n'est pas revenu à un état stable, ce qui se compte en mois et non en semaines, et se vérifie par mesure plutôt qu'au toucher. Le repère utile n'est pas une durée fixe : c'est une série de mesures qui cessent de baisser d'un relevé à l'autre, à saison comparable. Tant que la courbe descend, le mur sèche encore ; on peut poser du provisoire, pas du définitif.
