Membrane drainante sur un mur enterré : ce qu'elle fait vraiment

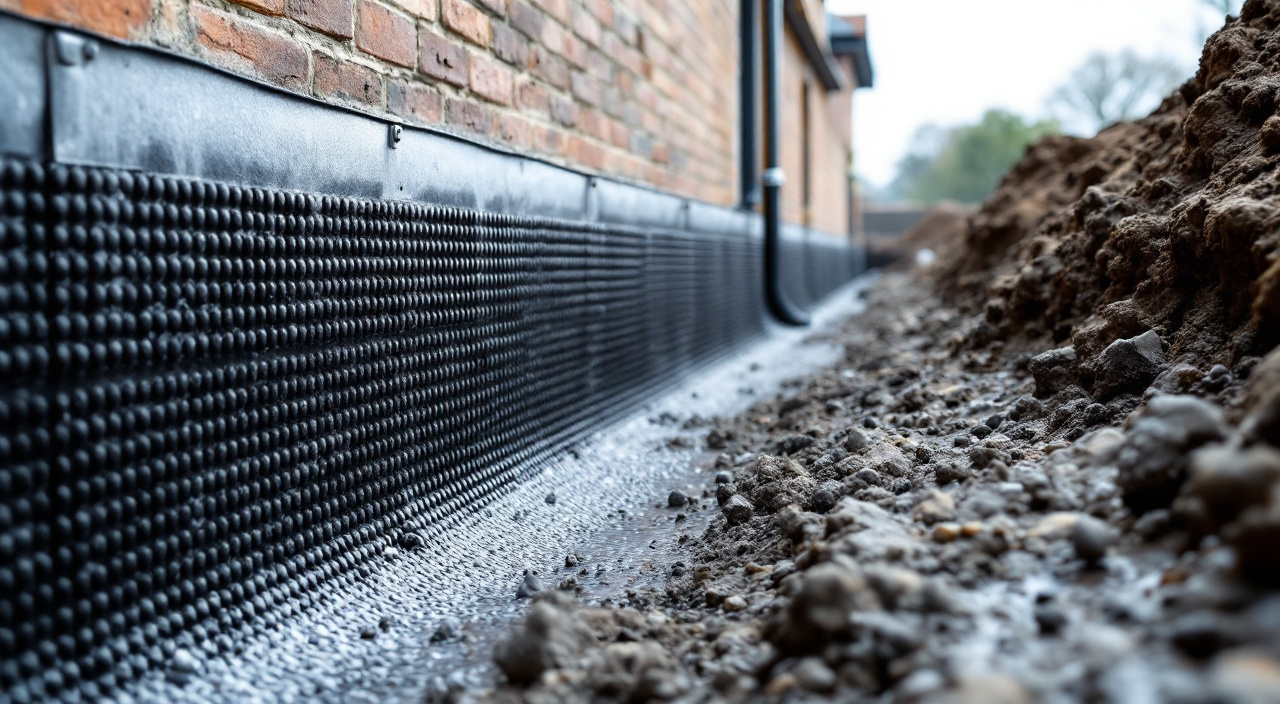

La membrane drainante — cette nappe en plastique noir couverte de petits godets, que l'on déroule contre un mur enterré une fois la fouille rouverte — ne rend pas le mur étanche. C'est la première chose à savoir, parce que c'est celle qu'on croit le plus souvent. Elle fait trois choses, et trois seulement : elle ménage une lame d'air ventilée entre la terre et la maçonnerie, elle désolidarise le remblai du mur, et elle protège le revêtement d'étanchéité posé dessous contre les cailloux, les racines et les coups de godet. Tout ce qui est réellement étanche dans un mur enterré est sous la membrane, jamais la membrane elle-même.

La conséquence pratique est directe. Si le devis annonce une membrane drainante et rien d'autre sur un mur qui prend l'eau, il manque une couche. La nappe à nodules conduit vers le bas l'eau qui circule derrière elle ; elle ne l'empêche pas d'entrer par un joint ouvert, une reprise de bétonnage ou un moellon poreux. Elle est un accessoire d'un système — étanchéité, protection, drain, exutoire — et elle vaut ce que vaut le maillon le plus faible de ce système. Posée seule, elle donne surtout le sentiment d'avoir traité le problème.

Ce que la membrane fait, point par point

Le godet, ou nodule, est une déformation régulière de la feuille. Il maintient un vide constant entre deux plans. C'est tout son secret : la membrane n'est pas un matériau, c'est une géométrie.

Une lame d'air continue. Entre les nodules, l'air et l'eau circulent librement sur toute la hauteur du mur enterré. L'eau qui suinte dans le remblai, ou celle qui perle sur la face du mur, ne stagne plus au contact de la maçonnerie : elle descend. Un mur enterré qui reste au contact permanent d'une terre saturée ne sèche jamais, quelle que soit sa nature. La lame d'air rompt ce contact.

Un découplage mécanique. Le remblai bouge. Il tasse, il gonfle en argile, il gèle en surface, il pousse quand un engin passe au-dessus. Sans nappe, ces mouvements frottent contre l'enduit ou le revêtement d'étanchéité et finissent par le rayer, l'arracher aux angles, le décoller aux reprises. La membrane encaisse ce frottement à la place du revêtement. Sur les murs enterrés d'une maison bâtie en pente, côté amont, où la poussée est permanente et où le remblai est souvent rapporté, ce rôle-là compte autant que le drainage.

Une protection au remblaiement. Le moment le plus dangereux pour une étanchéité de mur enterré, c'est l'heure qui suit sa pose : celle où l'on repousse la terre, avec ce qu'elle contient de silex, de gravats et de morceaux de béton. La nappe prend les coups. C'est un rôle modeste et c'est souvent le seul qu'elle jouera vraiment, parce que sur beaucoup de chantiers le mur n'était de toute façon pas alimenté par une eau abondante.

Le sens de pose : nodules vers le mur ou vers la terre

C'est la question la plus posée et l'erreur la plus fréquente sur les poses faites soi-même. Les nodules se posent vers le mur. Les godets creux regardent la maçonnerie, la face lisse regarde la terre.

La raison est simple. Le vide utile — la lame d'air où l'eau descend et où l'air circule — doit se trouver du côté du mur, pas du côté du remblai. Face lisse vers la terre, le remblai glisse sur un plan continu et ne s'accroche à rien. Nodules vers la terre, on obtient l'inverse : la terre se loge dans chaque godet, le vide se comble, la nappe devient une simple feuille plastique plaquée contre le mur — et là, elle nuit. Une feuille plastique collée sur une maçonnerie enterrée, c'est un pare-vapeur du mauvais côté, exactement le mécanisme décrit à propos de l'enduit étanche en soubassement : l'eau qui est déjà dans le mur ne peut plus sortir par là et remonte chercher une autre issue.

Une exception existe et elle sème la confusion : certaines nappes destinées à être posées sous une dalle, ou en protection de sol, se posent godets vers le bas. Ce ne sont pas les mêmes produits ni le même usage. Contre un mur enterré, la règle ne bouge pas : les creux touchent le mur.

Ce qu'elle ne fait pas : elle n'étanche rien

Une membrane à nodules n'est pas jointoyée. Les lés se recouvrent, ils ne sont pas soudés ; elle est fixée mécaniquement, donc percée ; elle est ouverte en haut et ouverte en bas. Un produit percé, recouvert et ouvert à ses deux extrémités n'est pas une étanchéité, et n'a jamais prétendu l'être. Le fait qu'elle soit imperméable dans sa masse — le plastique l'est — ne fait pas d'elle une barrière : une barrière se juge à ses joints, pas à sa matière.

Ce qui étanche, sur un mur enterré, c'est la couche appliquée directement sur la maçonnerie une fois celle-ci nettoyée et rebouchée : revêtement bitumineux, résine, mortier hydrofuge selon les cas et selon le support. La membrane vient par-dessus. Inverser mentalement ces deux rôles est l'erreur qui produit les chantiers décevants : on rouvre, on déroule la nappe noire, on rebouche, et deux hivers plus tard le mur intérieur mouille toujours, parce que rien n'a jamais été étanché.

Elle ne remplace pas non plus le drain. Elle amène l'eau en pied de mur — elle ne l'évacue pas. Sans tuyau perforé en pied, correctement calé en pente et raccordé à un exutoire, on a construit une gouttière verticale qui déverse au point le plus sensible du bâtiment. Le sujet est développé dans l'article sur le drainage périphérique, quand il se justifie et quand il ne changera rien : la nappe et le drain se pensent ensemble ou pas du tout.

Enfin, elle ne traite pas une remontée capillaire. Une eau qui monte depuis l'assise par capillarité n'est pas une eau qui circule derrière le mur : elle est dans le mur. La lame d'air extérieure ne l'atteint pas. Elle peut même donner l'illusion d'une amélioration la première année, le temps que la maçonnerie évacue l'humidité de mise en œuvre du chantier.

Trois familles de produits qu'on appelle du même nom

Sur un devis, la ligne dit « membrane drainante ». Derrière ce mot, trois produits très différents, à des coûts et des performances sans rapport. Faire préciser lequel est le premier réflexe.

La membrane nue

Une simple nappe à nodules, sans complément. Elle assure la lame d'air, le découplage et la protection mécanique. Elle ne filtre pas : rien n'empêche les fines de terre de migrer dans les godets par le haut ou par les recouvrements, et de combler progressivement le vide. Sur un remblai grossier et propre, dans un terrain qui ne charrie pas beaucoup de particules, elle tient. Sur un limon ou une terre argileuse rapportée, elle se colmate d'autant plus vite que la nappe est haute.

C'est le produit le moins cher, celui qui est proposé par défaut quand le devis ne précise rien. Il n'est pas mauvais ; il est simplement adapté à un cas précis, et ce cas n'est pas le plus courant.

La membrane doublée d'un géotextile filtrant

Même nappe, avec un voile non tissé thermosoudé sur la face côté terre. Le voile laisse passer l'eau et retient les particules fines. C'est ce qui empêche le vide de se combler et ce qui fait qu'un ouvrage tient dix ou vingt ans au lieu de se boucher en quelques saisons.

Dans presque tous les terrains fins — limons, argiles, remblais de lotissement mal calibrés — c'est la version qui a du sens. Le surcoût par rapport à la nappe nue est modeste au regard du coût de la fouille ; c'est le poste le plus rentable du lot. Un détail de pose l'accompagne : le géotextile doit rester continu, y compris aux recouvrements de lés et à la jonction avec le drain en pied. Un filtre interrompu filtre au niveau de son interruption, c'est-à-dire nulle part.

Le complexe étanchéité et isolant

Deux configurations circulent sous ce nom. Dans la première, la nappe est solidaire d'un revêtement d'étanchéité posé en usine ou en atelier. Dans la seconde, plus fréquente, on pose contre le mur un isolant rigide résistant à l'eau et à la compression — typiquement un panneau de polystyrène extrudé — puis la nappe drainante par-dessus.

L'ordre a un sens. L'isolant vient sur l'étanchéité, la nappe vient sur l'isolant, côté terre. On obtient une isolation par l'extérieur du mur enterré, ce qui déplace le point de rosée hors de la maçonnerie et supprime la paroi froide côté intérieur — un point décisif quand le sous-sol est habité ou destiné à l'être. Le complexe coûte nettement plus cher et ne se justifie que si l'on chauffe derrière ce mur. Sur une cave non chauffée, isoler le mur enterré ne sert à rien et complique le pied.

Le profilé haut : la pièce qui décide de tout

Si un seul détail devait être vérifié sur un chantier de mur enterré, ce serait celui-là. La membrane s'arrête quelque part en haut. Ce quelque part n'est pas une finition : c'est l'endroit où le système gagne ou perd.

Le profilé haut est une baguette, généralement métallique ou plastique, fixée mécaniquement dans le mur au-dessus de la ligne du terrain fini, qui pince le bord supérieur de la nappe et qui est calfeutrée sur son arête contre la maçonnerie. Il fait deux choses. Il tient la nappe, qui sinon glisse au remblaiement. Et surtout, il empêche l'eau de ruissellement, la terre et les feuilles d'entrer par le haut dans la lame d'air. Sans lui, on a fabriqué un entonnoir : toute l'eau qui coule le long du mur au-dessus du terrain est captée par les godets et conduite au pied du mur, là précisément où l'on cherchait à la faire cesser.

Deux exigences vont avec.

• La hauteur. Le profilé se place au-dessus du niveau du terrain fini, pas au ras. Un remblai tasse et une terre remonte, notamment quand on plante ou qu'on rapporte du paillage. Une nappe arrêtée au ras du sol se retrouve enterrée par le haut au bout de quelques années, et l'entonnoir se referme. Le mécanisme est le même que celui décrit dans la terre montée contre le mur : ce n'est pas le chantier qui a raté, c'est le jardin qui a bougé.
• Le calfeutrement. L'arête supérieure du profilé se ferme au mastic ou par un joint souple compatible avec le support. Un profilé posé sec est un profilé qui laisse passer.

Sur un devis, la ligne mérite d'exister explicitement. « Fourniture et pose de profilé de finition haute avec calfeutrement » se lit et se contrôle. « Membrane drainante posée » ne dit rien de ce qui décide du résultat.

Le pied : ce que devient l'eau qui descend

En bas, l'eau conduite par la lame d'air doit trouver le drain, et le drain doit trouver une sortie. Trois points font la différence.

D'abord, la continuité. La nappe descend jusqu'au niveau du drain, sans s'arrêter à mi-hauteur de la fouille. Elle ne doit pas non plus plonger sous le drain ni s'enrouler autour de lui : elle amène l'eau au-dessus du lit de gravier, le gravier la conduit au tuyau. Le géotextile, s'il y en a un, se raccorde à celui qui enveloppe le drain, de manière que le filtre soit continu du haut de la fouille jusqu'au tuyau.

Ensuite, le niveau. Le drain se pose sous le niveau du sol intérieur qu'il protège et à côté de la semelle, jamais dessous. Un drain trop haut laisse la partie basse du mur baigner ; un drain qui déchausse la fondation crée un problème structurel bien plus sérieux que celui qu'on traitait. Ce que l'assise autorise se lit sur place, et cela dépend de la nature de l'assise et de la profondeur de la semelle.

Enfin, l'exutoire. Un drain gravitaire va vers un point bas réel : un fossé, un réseau qui l'accepte, un exutoire de terrain. Quand ce point bas n'existe pas, il faut un ouvrage de relevage, et cela change la nature du chantier. Un drain qui se termine dans un puits d'infiltration situé trop près de la maison, ou dans un terrain qui n'infiltre pas, renvoie l'eau vers le mur au lieu de l'en éloigner. Un système sans exutoire n'est pas un système : c'est un stockage.

Les poses qui annulent le produit

Arrêtée trop bas, ou trop haut sans finition

C'est le défaut le plus fréquent sur les reprises partielles. On rouvre le pied du mur sur la hauteur d'une pelle, on colle une bande de nappe sur cette hauteur, on rebouche. La membrane ne va alors ni jusqu'au drain ni jusqu'au-dessus du terrain. Elle intercepte l'eau au milieu du mur et la relâche au milieu du mur : la zone humide se déplace sans disparaître, souvent vers le haut, ce qui trompe le diagnostic suivant.

Le symétrique existe : la nappe monte bien mais on n'a pas posé de profilé, ou on l'a arrêtée derrière un enduit de finition qui la recouvre. L'eau de surface entre alors par le haut. Dans les deux cas, l'ouvrage a coûté une fouille complète pour un résultat nul ou négatif.

Plaquée directement sur un moellon perspirant

Sur une maçonnerie ancienne en moellons hourdés à la chaux ou à la terre, le raisonnement change. Ce mur travaille en séchant : il prend de l'eau et il la rend, par ses deux faces. Y appliquer une étanchéité continue puis une nappe revient à lui fermer la face extérieure. L'eau qu'il contient — et il en contient toujours — ne sort plus que par l'intérieur, ce qui concentre les sels et les efflorescences côté pièce, et laisse la maçonnerie humide en permanence dans sa masse.

Sur ces murs, la réponse n'est presque jamais l'étanchéité. C'est la lame d'air seule, ventilée haut et bas, éventuellement une nappe posée sans revêtement étanche dessous, et surtout le traitement de ce qui alimente le mur : le ruissellement, le terrain, le drain. C'est le même raisonnement que celui qui vaut pour le cuvelage, qui ne supprime pas l'eau mais la déplace. Enfermer un mur perspirant, c'est décider par quelle face il séchera — et l'intérieur est le plus mauvais choix possible.

Deux autres fautes de pose méritent d'être citées, plus discrètes. Les fixations traversantes posées sous le niveau du terrain percent l'étanchéité en zone immergée : elles se placent en partie haute, dans la zone tenue par le profilé. Et les recouvrements de lés doivent se faire dans le sens de l'écoulement, le lé amont par-dessus le lé aval, comme des tuiles ; à l'envers, chaque recouvrement devient une prise d'eau vers le mur.

Lire la ligne « membrane drainante » sur un devis de terrassement

La ligne apparaît généralement dans un lot terrassement ou VRD, chiffrée au mètre carré, parfois noyée dans un forfait « drainage périphérique ». Elle ne se juge pas au prix affiché mais à ce que le devis précise autour. Aucun montant lu ailleurs ne renseigne sur le vôtre : le prix d'un mur enterré dépend de la profondeur de fouille, de l'accès pour les engins, de la nature du sol, de la présence de réseaux à contourner, de l'état du mur découvert et de la longueur de l'exutoire. Deux maisons voisines n'ont pas le même chiffre.

Ce qui se contrôle, en revanche, est stable d'un devis à l'autre. À faire préciser :

• La nature exacte du produit : nappe nue, nappe avec géotextile filtrant, ou complexe avec isolant. Trois lignes possibles, trois prix, un seul mot sur le devis.
• La couche posée dessous : le devis mentionne-t-il un revêtement d'étanchéité appliqué sur le mur, et lequel ? S'il n'en mentionne aucun, c'est un choix qui doit être assumé et expliqué, pas un oubli.
• La préparation du support : nettoyage, dégarnissage et rebouchage des joints ouverts, traitement des reprises. Une étanchéité posée sur un mur non préparé ne tient pas.
• Le profilé haut et son calfeutrement, avec la hauteur d'arase par rapport au terrain fini.
• Le drain : diamètre, pente, lit de pose, enrobage, géotextile, regards de visite, et surtout point de rejet identifié.
• Le remblai : matériau remis en place. Reprendre la terre argileuse d'origine contre la nappe n'a pas le même effet qu'un remblai drainant.
• La reprise des abords après remblaiement : trottoir, pente, descentes d'eau pluviale rebranchées.

Chacun de ces points est vérifiable après coup — sauf une fois la fouille refermée. C'est la raison pour laquelle il vaut la peine de venir voir le mur découvert, avant remblaiement, et de photographier. La méthode générale de lecture d'un devis est détaillée dans les lignes à faire préciser sur un devis de traitement d'humidité.

Un dernier repère : la membrane drainante se justifie quand un mur est réellement enterré et réellement alimenté en eau. Sur un simple soubassement au-dessus du terrain, sur un mur qui mouille par éclaboussures ou par un débordement de gouttière, ouvrir une fouille pour dérouler une nappe revient à traiter à grands frais une cause qui n'existe pas. La question à trancher n'est pas quel produit poser, mais d'où vient l'eau.

Questions fréquentes

Faut-il une étanchéité sous la membrane drainante ?

Sur un mur enterré en béton, en parpaing ou en brique qui subit une pression d'eau ou une terre humide durable, oui : la membrane ne remplace pas l'étanchéité, elle la protège. Sur une maçonnerie ancienne perspirante, souvent non : on préfère alors la lame d'air seule et le traitement des apports d'eau. Le choix se fait après avoir identifié la nature du mur et l'origine de l'humidité, pas avant.

Peut-on poser une membrane drainante sans drain en pied ?

Techniquement oui, et cela s'observe. C'est presque toujours une erreur. La nappe collecte l'eau et la conduit au bas du mur ; sans drain pour l'emporter, elle la concentre sur la zone la plus sensible du bâtiment. Le seul cas défendable est celui d'un terrain naturellement très filtrant où l'eau part d'elle-même en profondeur — et cela se démontre, cela ne se suppose pas.

Combien de temps une membrane drainante dure-t-elle ?

Le plastique lui-même est stable une fois enterré, à l'abri des ultraviolets. Ce qui vieillit, ce sont les fonctions autour : le vide entre les nodules qui se comble par les fines quand il n'y a pas de filtre, le drain qui s'envase, le profilé haut qui se descelle, le terrain qui remonte au-dessus de l'arase. Un ouvrage bien filtré, bien fermé en haut et pourvu de regards de visite se vieillit lentement. Un ouvrage sans filtre et sans regards perd son efficacité sans que personne le voie.

Les nodules vont-ils vers le mur ou vers la terre ?

Vers le mur, sur un mur enterré. Les creux regardent la maçonnerie et créent la lame d'air ; la face lisse regarde la terre et laisse le remblai glisser. Posée à l'envers, la nappe se comble de terre et devient une feuille plastique plaquée contre le mur, ce qui bloque le séchage extérieur au lieu de le favoriser.

Une membrane drainante règle-t-elle des remontées capillaires ?

Non. Une remontée capillaire est une eau qui progresse dans la matière du mur depuis son assise ; la nappe agit sur la face extérieure et sur l'eau qui circule derrière. Elle peut supprimer un apport latéral qui entretenait la remontée, ce qui n'est pas rien, mais elle ne coupe aucune capillarité. Si le diagnostic conclut à une remontée seule, la fouille est une dépense sans effet.
