Le plateau du Neubourg : limons, argile et retrait-gonflement

Sur le plateau du Neubourg, une maison qui fissure n'a pas forcément un problème d'humidité. Elle a souvent un problème de sol. Le retrait-gonflement des argiles y produit des désordres que l'on attribue, presque par réflexe, aux remontées capillaires : fissures en pied de mur, décollement d'enduit, plinthes qui jouent. La confusion coûte cher, parce qu'elle envoie le propriétaire vers un traitement d'humidité qui ne peut rien contre un mouvement de terrain. Cet article décrit le mécanisme, ce qui le distingue d'un désordre d'eau, et ce qui se surveille.

Un plateau de limons posés sur de l'argile à silex

Le plateau du Neubourg est une grande table agricole, faiblement ondulée, ouverte au vent, sans réseau hydrographique de surface digne de ce nom. Les vallées sont à ses bords : la Risle à l'ouest, l'Iton et l'Eure à l'est, la Seine plus loin au nord. Au centre, l'eau ne coule pas en surface. Elle s'infiltre.

Cette absence de rivière n'est pas un détail de géographie. Elle dit ce qu'il y a dessous.

Ce que le sol contient, de haut en bas

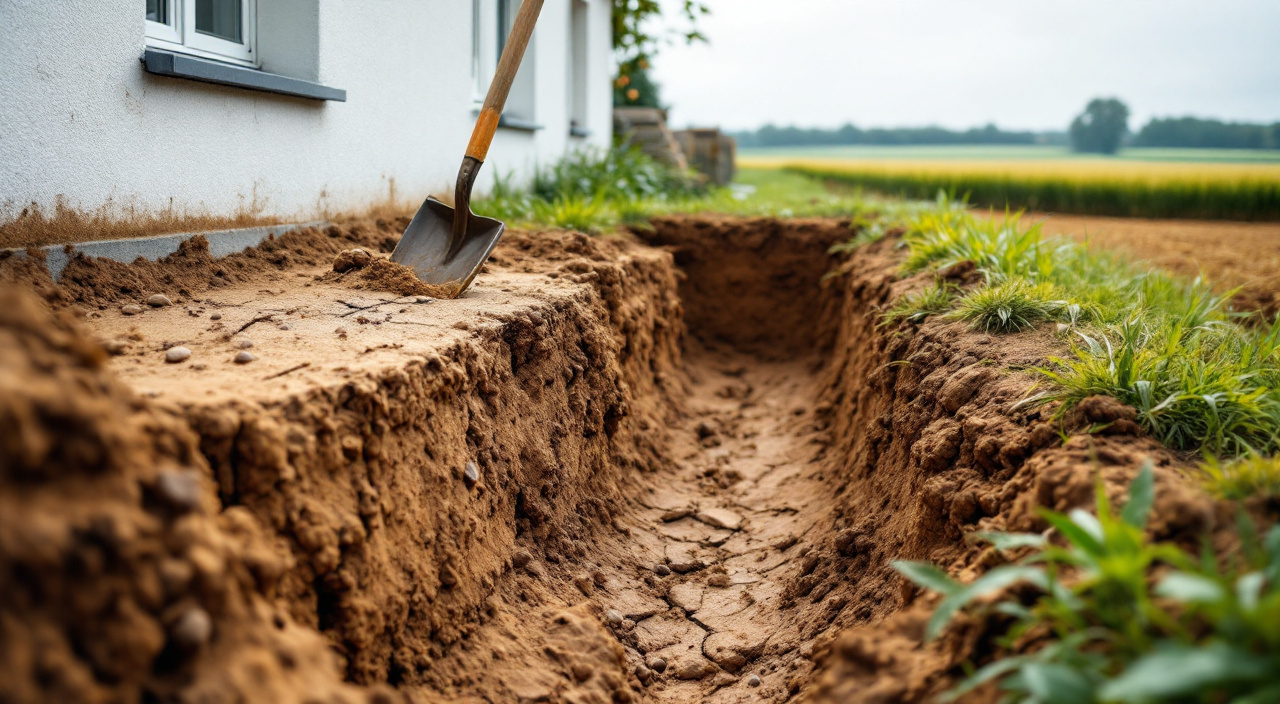

La coupe type du plateau se lit en trois couches.

• Les limons des plateaux, en surface. Un dépôt éolien fin, homogène, sans cailloux, déposé pendant les périodes froides du Quaternaire. C'est le matériau qui fait la richesse agricole du secteur, et c'est aussi celui que l'on rencontre en premier quand on ouvre une fouille de fondation.
• L'argile à silex, dessous. Une formation résiduelle : ce qui reste de la craie après que le calcaire a été dissous par l'eau d'infiltration, sur des durées géologiques. Il reste l'insoluble — une argile lourde, plastique, chargée de rognons de silex.
• La craie, en profondeur, souvent altérée à sa partie supérieure.

L'épaisseur de chaque couche varie d'un point à l'autre, parfois sur quelques dizaines de mètres. Deux maisons voisines peuvent ne pas reposer sur la même chose. C'est une des raisons pour lesquelles, dans un même lotissement, une maison fissure et pas l'autre.

Le limon ne prévient pas. C'est un sol commode. Il se creuse à la pelle, il ne pique pas les outils, il tient bien en talus le temps d'un chantier. Il donne l'impression d'un terrain sain.

Mais le limon est perméable. L'eau de pluie le traverse et s'accumule à son contact avec l'argile, qui, elle, ne laisse presque rien passer. Selon l'épaisseur du limon, une fondation superficielle peut se trouver assise dans le limon, à cheval sur le contact, ou directement dans l'argile. Les trois situations ne se comportent pas de la même façon.

Quand la fondation touche l'argile, elle est mécaniquement liée à un matériau qui change de volume avec la saison. Ce que la maison va subir n'est plus une question d'eau dans le mur. C'est une question de sol qui bouge sous elle. La différence est traitée en détail dans l'article sur ce que l'assise et les fondations changent, et elle commande tout ce qui suit.

Le mécanisme : une argile qui perd et reprend du volume

Une argile n'est pas une roche inerte. C'est un empilement de feuillets microscopiques, entre lesquels l'eau peut entrer et sortir. Quand l'eau entre, les feuillets s'écartent : le matériau gonfle. Quand l'eau part, ils se rapprochent : le matériau se rétracte. Le volume total du sol change.

Toutes les argiles ne réagissent pas avec la même ampleur. Certaines familles minéralogiques sont très sensibles, d'autres beaucoup moins. L'argile à silex du plateau appartient aux formations classées sensibles à ce phénomène, à des degrés qui varient selon les secteurs. Le niveau d'exposition retenu pour une parcelle donnée se consulte : il figure dans les documents d'information sur les risques remis lors d'une vente, et se vérifie auprès des services concernés. Aucun chiffre ne se devine depuis un salon.

Le cycle des saisons, vu depuis une fondation

Le mouvement ne se produit pas partout à la même profondeur. En profondeur, la teneur en eau de l'argile est stable toute l'année. C'est la tranche superficielle du sol — celle qui échange avec l'atmosphère, la pluie, l'évaporation et les racines — qui varie.

Or c'est exactement dans cette tranche que se trouvent les fondations superficielles des maisons individuelles, en particulier celles des pavillons construits sans étude de sol préalable.

Le cycle annuel type se lit ainsi :

• De la fin du printemps à l'automne, l'évaporation et la végétation prélèvent de l'eau. L'argile se dessèche, se rétracte, perd du volume. Le sol descend. La fondation qui repose dessus descend avec lui.
• De l'automne au printemps, les pluies réhumidifient le sol. L'argile regonfle. Le sol remonte, et la fondation avec.

Un mouvement lent, de faible amplitude, réparti sur des mois. S'il était uniforme sous toute la maison, il ne se verrait pas : le bâtiment monterait et descendrait en bloc, sans dommage.

Le problème est qu'il n'est jamais uniforme.

Ce qui casse une maison, c'est le mouvement différentiel. Une façade au sud sèche plus vite qu'un mur au nord. Un angle abrité par la maison elle-même reste humide plus longtemps qu'un angle exposé au vent d'ouest, dominant sur le plateau. Une terrasse, une allée bitumée ou une dalle de garage empêchent l'évaporation et maintiennent le sol humide sous elles, tandis qu'à deux mètres de là, le sol nu s'assèche.

Ajoutez un arbre d'un seul côté. Ajoutez une épaisseur de limon qui varie sous l'emprise. Ajoutez un remblai de terrassement d'un côté et le terrain naturel de l'autre.

Résultat : un coin de la maison descend de quelques millimètres pendant que l'autre ne bouge presque pas. La maçonnerie, elle, est rigide. Elle ne peut pas suivre deux mouvements différents. Elle se rompt là où elle est la plus faible.

Le retrait-gonflement ne casse pas parce que le sol bouge. Il casse parce que le sol ne bouge pas partout pareil.

Reconnaître une fissure de retrait-gonflement

C'est ici que se joue la distinction, et elle se fait à l'œil nu, sans appareil. Trois signes se croisent.

La fissuration en escalier partant des angles

Une fissure de mouvement de sol suit les joints. Dans une maçonnerie de blocs ou de briques, le mortier est plus tendre que l'élément : la rupture emprunte le chemin le plus faible, ce qui donne un tracé en marches d'escalier, horizontal sur un joint, vertical sur le suivant. Sur un enduit, l'escalier reste souvent lisible en transparence.

Ces fissures partent presque toujours d'un point singulier :

• Les angles du bâtiment, où deux murs perpendiculaires se contraignent l'un l'autre.
• Les angles des ouvertures : montants et linteaux de portes et fenêtres, où la section de mur est réduite. Une fissure oblique qui part du coin supérieur d'une fenêtre et monte vers le haut du mur est un classique.
• Les jonctions entre volumes : maison et garage accolé, corps principal et extension. Les deux volumes n'ont ni le même poids, ni les mêmes fondations, ni le même comportement.

L'orientation compte. Une fissure de retrait-gonflement traverse souvent le mur de part en part : elle se retrouve à l'intérieur, au même endroit, sur la cloison ou le plâtre. Une fissure d'enduit superficielle, elle, s'arrête à l'enduit.

L'ouverture qui change dans l'année

C'est le signe le plus décisif, et le seul qui demande du temps.

Une fissure de retrait-gonflement respire. Elle s'ouvre pendant la saison sèche, quand le sol se rétracte. Elle se referme partiellement pendant l'hiver humide, quand le sol regonfle. Le cycle est annuel, pas hebdomadaire.

C'est ce qui la distingue d'une fissure de tassement définitif, qui ne se referme jamais, et d'une microfissure de retrait de l'enduit, qui reste stable une fois le matériau sec.

Concrètement, on surveille ainsi :

• Marquer les extrémités de la fissure au crayon, avec la date. Cela montre si elle s'allonge.
• Mesurer la largeur au même point, repéré par deux traits, avec un pied à coulisse ou une réglette. Toujours au même endroit, sinon la comparaison ne vaut rien.
• Photographier avec un objet de dimension connue à côté — une pièce de monnaie, un mètre déplié.
• Relever au minimum quatre fois dans l'année : fin d'hiver, début d'été, fin d'été, milieu d'automne. Un relevé unique n'apprend rien.

Un an de relevés est un minimum pour conclure. Deux valent mieux, parce qu'une année exceptionnellement sèche ou pluvieuse fausse la lecture d'un seul cycle.

L'absence de trace d'eau

C'est le troisième signe, et celui que l'on oublie de vérifier parce qu'il consiste à constater l'absence de quelque chose.

Un désordre d'humidité laisse des marques. Une remontée capillaire dessine une frange horizontale à hauteur à peu près constante, avec un dépôt blanc de sels au sommet. Une infiltration laisse une auréole, plus foncée au centre. Une condensation dépose des moisissures dans les angles froids et derrière les meubles. Un ruissellement laisse une coulure verticale sous le point d'entrée.

Une fissure de retrait-gonflement, elle, est sèche. Les bords sont nets. Le plâtre autour ne cloque pas. Le papier peint ne se décolle pas de proche en proche. Il n'y a pas de salpêtre. La fissure peut, plus tard, laisser entrer de l'eau de pluie battante et créer une trace secondaire — mais cette trace part de la fissure, elle ne l'entoure pas.

Cette lecture par élimination est la même que celle décrite dans l'article sur les quatre origines de l'humidité. Le retrait-gonflement s'y ajoute comme cinquième hypothèse, à écarter avant de conclure à un problème d'eau.

Le rôle aggravant de la végétation proche

C'est le facteur le plus fréquent, et le plus sous-estimé. Un arbre n'assèche pas le sol par magie. Il pompe. Un sujet adulte prélève chaque jour d'été un volume d'eau considérable, et il le prélève là où ses racines vont chercher, c'est-à-dire souvent bien au-delà de la projection de sa couronne.

Sur le plateau, les essences plantées près des maisons sont celles qui posent le plus de questions : peupliers de bord de parcelle, saules, bouleaux, et surtout haies persistantes de conifères plantées en limite, à quelques dizaines de centimètres du mur ou de la clôture.

Ce qui se regarde :

• La distance entre le tronc et la façade, rapportée à la hauteur adulte de l'arbre. La règle de bon sens retenue par les guides techniques est de garder au moins une distance équivalente à la hauteur adulte de l'essence. Un arbre qui montera à quinze mètres n'a rien à faire à quatre mètres d'un mur sur argile.
• Le côté. Un arbre unique d'un seul côté de la maison crée exactement le mouvement différentiel qui casse. Une plantation symétrique fait moins de dégâts qu'un sujet isolé.
• L'âge. Le désordre apparaît souvent quinze ou vingt ans après la construction, quand l'arbre planté en même temps que la maison atteint sa taille adulte et son plein prélèvement.
• L'abattage récent. C'est le cas inverse, et il surprend. Abattre un gros arbre supprime le pompage : le sol se réhumidifie et regonfle pendant plusieurs années. Une maison qui s'était stabilisée sur un sol asséché se soulève alors d'un côté. Abattre n'est pas toujours la bonne réponse, et jamais la réponse rapide.

Les variations d'arrosage et les eaux mal gérées

Le même mécanisme se déclenche sans arbre, par l'eau qu'on apporte ou qu'on retire.

• Un massif arrosé au pied du mur, en été, maintient l'argile gonflée sur un mètre linéaire pendant que le reste du pourtour se rétracte.
• Une descente d'eau pluviale qui déverse au sol, sans dauphin ni raccordement, sature localement le terrain à chaque orage. Le pied de mur voisin, lui, reste sec.
• Une fuite de canalisation enterrée — alimentation ou évacuation — humidifie une zone en permanence. C'est un déclencheur classique, invisible, et souvent découvert tard.
• Un puisard ou un dispositif d'infiltration trop près de la maison concentre l'eau exactement là où il ne faut pas, et alimente une zone du pourtour pendant que les autres s'assèchent.
• À l'inverse, une terrasse, une allée ou une extension de dalle empêche l'évaporation sous elle et crée une zone qui reste humide toute l'année, en contraste avec le sol nu voisin.

La logique est toujours la même : ce qui compte n'est pas l'humidité du sol, c'est son écart d'un point à l'autre du pourtour. On cherche l'uniformité, pas la sécheresse.

Ce qui se surveille, concrètement

Sur une maison du plateau qui présente des fissures, quelques observations se font seul, sans matériel, et servent au professionnel qui viendra ensuite.

• Le pourtour complet, sur les quatre faces. Noter ce qui est bitumé, dallé, planté, arrosé, et ce qui reste en terre nue. Dessiner un croquis sommaire avec les arbres et leur distance au mur.
• Les rejets d'eau. Chaque descente doit conduire l'eau ailleurs qu'au pied du mur. Un regard bouché, un tuyau désolidarisé, un trop-plein qui déverse : ce sont des points à contrôler au premier orage, en observant. Les points de contrôle sont détaillés dans l'article sur les cinq points à vérifier au pied du mur.
• La consommation d'eau. Un compteur qui tourne alors que tout est fermé signe une fuite enterrée. C'est la vérification la moins chère et la plus rentable.
• Les portes et fenêtres. Un ouvrant qui frotte l'été et redevient normal l'hiver raconte le même cycle que la fissure. C'est un indice à part entière.
• Le sol intérieur. Un carrelage qui sonne creux le long d'un mur, un joint de carrelage qui s'ouvre en ligne, une plinthe qui se décolle du sol et non du mur : le plancher bas suit lui aussi le terrain.
• La chronologie. Depuis quand ? Après quoi ? Une sécheresse marquée, un abattage, une extension, un terrassement de voisin. La date d'apparition oriente le diagnostic mieux que la mesure.

Ce relevé ne remplace pas une étude de sol. Il permet d'arriver informé, et d'éviter que la première explication venue s'installe. La distinction entre ce qu'un diagnostic doit contenir et ce qu'il esquive est développée dans l'article sur ce qu'un vrai diagnostic contient.

Trois situations sortent du champ de la surveillance simple et appellent un homme de l'art :

• Une fissure traversante que l'on voit des deux côtés du mur, ou par laquelle on aperçoit le jour.
• Un décalage de plans : les deux lèvres de la fissure ne sont plus dans le même plan, l'une a avancé par rapport à l'autre. C'est un mouvement de cisaillement, pas un simple écartement.
• Une évolution rapide, en semaines plutôt qu'en saisons.

Dans ces cas, ce qui se demande est une reconnaissance de sol avec sondages et essais, pas un devis de travaux. L'ordre compte : le sol, puis la cause, puis la réparation. Une fissure rebouchée avant que le mouvement soit arrêté se rouvre au même endroit, à la saison suivante.

Pourquoi traiter le mur contre l'humidité ne donne rien

C'est le point d'arrivée, et il mérite d'être dit sans détour.

Quand la cause est le sol, aucun traitement appliqué au mur ne change quoi que ce soit. L'injection d'une barrière chimique crée un obstacle à la migration d'eau dans la maçonnerie ; elle ne modifie pas la teneur en eau de l'argile sous la semelle. Un enduit d'assainissement gère un sel et une évaporation ; il ne tient pas une fondation. Un drainage périphérique intercepte de l'eau qui circule ; sur un plateau sans nappe affleurante, il n'y a souvent rien à intercepter, et il peut même aggraver la situation en asséchant un côté de la maison plus que l'autre. Ce que le drainage peut et ne peut pas faire est repris dans l'article sur le drainage périphérique.

Le scénario type se déroule ainsi. Des fissures apparaissent après un été sec. Le propriétaire appelle une entreprise d'humidité. L'appareil de mesure, posé sur un mur enduit au ciment, affiche une valeur élevée — ce qu'il fait presque toujours. Un traitement est proposé, et posé. L'hiver suivant, les fissures se referment un peu : le traitement semble avoir marché. L'été suivant, elles se rouvrent. On conclut que le traitement était mal fait, et on recommence.

Ce qui a bougé, dans cette histoire, c'est la saison. Pas le mur.

Un traitement qui semble marcher un hiver et échouer l'été suivant n'a pas échoué : il n'a jamais agi. Le calendrier a fait le travail.

La vérification est simple et gratuite : avant d'engager le moindre traitement, se demander si le mur porte une trace d'eau. Pas une valeur d'appareil — une trace visible : auréole, frange, sel, cloquage, moisissure. S'il n'y en a pas, la question à poser à l'entreprise est : que traite-t-on exactement ?

Cela ne veut pas dire qu'une maison du plateau ne peut pas avoir, aussi, un problème d'humidité. Les deux coexistent parfois : une fissure ouverte laisse entrer l'eau de pluie battante, et fabrique un désordre d'humidité secondaire, réel celui-là. Mais l'ordre reste le même. On arrête le mouvement, on referme, puis on regarde ce qui reste. L'inverse ne fonctionne jamais.

Ce que le plateau change par rapport aux vallées voisines

Le contraste avec les fonds de vallée est net, et il aide à situer un désordre.

En vallée, l'eau est présente et proche : nappe d'accompagnement, terrains alluvionnaires, caves qui prennent l'eau, murs anciens en pied. Les remontées capillaires y ont un sens physique évident. Sur le plateau, à plusieurs dizaines de mètres au-dessus des cours d'eau, il n'y a pas de nappe sous la maison. L'eau qui pose problème est celle qui tombe du ciel et celle qui circule dans les premiers mètres de sol.

Le bâti diffère aussi. Le plateau est un pays de fermes en cour, de longères basses, de bâtiments à ossature bois hourdés de terre ou de brique, et surtout — pour ce qui nous occupe — de pavillons de plain-pied construits entre les années soixante et les années deux mille, avec des fondations superficielles, souvent une dalle sur terre-plein, et pas d'étude de sol. C'est ce parc-là qui fournit l'essentiel des sinistres de retrait-gonflement.

Le bâti ancien, lui, s'en tire souvent mieux — non parce qu'il est mieux fondé, mais parce qu'il est plus souple. Une maçonnerie hourdée à la chaux, un pan de bois, un mur épais monté en plusieurs campagnes acceptent une déformation lente sans se rompre. Ils se lézardent, ils s'accommodent, ils travaillent. Un bloc béton monté au mortier bâtard sur une semelle continue, non.

Questions fréquentes

Comment savoir si ma fissure vient du sol ou de l'humidité ?

Trois vérifications, dans l'ordre. Le tracé : en escalier, partant d'un angle de mur ou d'ouverture, souvent traversante. L'ouverture : variable dans l'année, plus large en fin d'été, plus étroite en fin d'hiver. L'entourage : sec, sans auréole, sans dépôt blanc, sans cloquage. Les trois réunis désignent un mouvement de sol. Si le mur porte une frange horizontale humide avec des sels, on est sur autre chose, et l'article sur les quatre origines aide à trancher.

Faut-il abattre l'arbre près de la maison ?

Pas dans l'urgence, et pas sans avis. Supprimer un gros sujet libère brutalement le sol, qui regonfle pendant plusieurs années et peut soulever la maison du côté concerné. Un élagage régulier, qui limite le développement du feuillage et donc le prélèvement d'eau, est souvent préférable à un abattage. La décision se prend au vu de l'essence, de son âge, de sa distance et de l'état des fondations — pas en regardant la fissure.

Une étude de sol est-elle obligatoire ?

Pour une construction neuve de maison individuelle, une étude géotechnique préalable est exigée dans les zones d'exposition identifiées : c'est le vendeur du terrain, puis le constructeur, qui la portent. Pour une maison existante, rien n'est imposé au propriétaire. L'étude devient utile quand un désordre évolutif est constaté, et elle précède toute décision de reprise. Le niveau d'exposition qui s'applique à une parcelle se vérifie auprès des services compétents et en mairie.

Puis-je simplement reboucher les fissures ?

Reboucher une fissure active revient à la voir revenir au même endroit. Un mastic souple posé après un cycle complet de surveillance, sur une fissure dont on a établi qu'elle est stabilisée, se justifie. Sur une fissure qui respire encore, la réparation ne sert qu'à effacer l'information que l'on est en train de collecter. Il vaut mieux mesurer un an de plus que refermer un an trop tôt.

Est-ce que ça peut arriver à une maison ancienne du plateau ?

Oui, mais autrement. Le bâti ancien est plus souple et accepte davantage de déformation avant de casser. Il souffre plutôt aux points rigides : une extension récente accolée, un chaînage béton ajouté, un dallage rapporté, une reprise en sous-œuvre partielle. C'est à la jonction entre l'ancien souple et le neuf rigide que la fissure apparaît, et c'est cette jonction qu'il faut regarder en premier.
